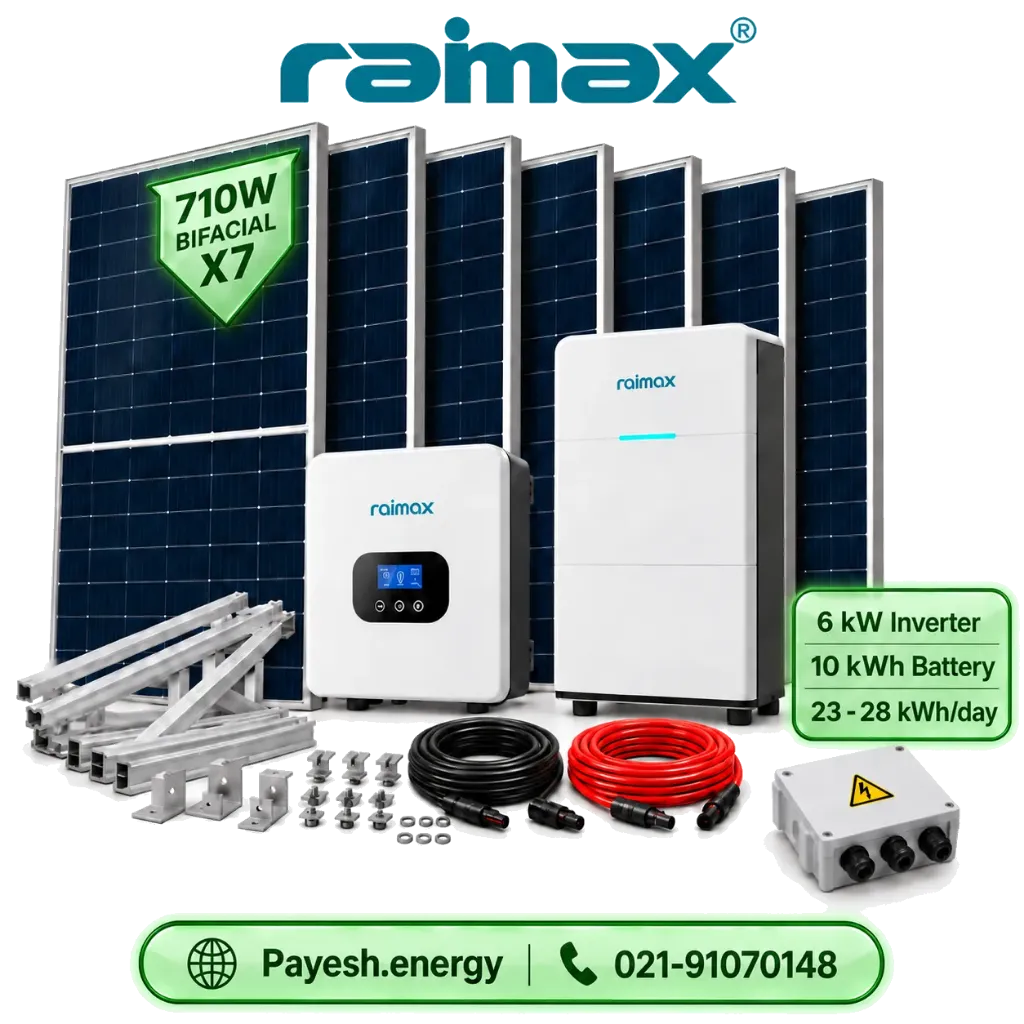

پکیج خورشیدی آفگرید Raimax با توان 6 kW و ذخیره انرژی 10 kWh
پکیج خورشیدی آفگرید Raimax یک راهکار یکپارچه برای تولید، ذخیره و تأمین برق در ویلاها، خانهباغها، واحدهای مسکونی، دفاتر، فروشگاهها و محلهای دارای برق ناپایدار یا دسترسی محدود به شبکه است.
این پکیج از ۷ عدد پنل خورشیدی 710 Wp، اینورتر هیبرید با توان خروجی 6 kW و باتری LFP با ظرفیت نامی 10 kWh تشکیل شده است. ظرفیت مجموع آرایه خورشیدی برابر با 4.97 kWp است.
تولید روزانه برآوردی سیستم در شرایط تابشی و نصب مناسب حدود 23 - 28 kWh/day است. مقدار واقعی تولید به موقعیت جغرافیایی، فصل، زاویه نصب، جهت پنلها، دمای محیط، گردوغبار، سایهاندازی و شرایط بهرهبرداری وابسته خواهد بود.
مشخصات اصلی پکیج
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| نوع سیستم | خورشیدی هیبرید و آفگرید با ذخیرهساز انرژی |
| تعداد پنل خورشیدی | ۷ عدد |
| توان نامی هر پنل | 710 Wp |
| نوع پنل | مونوکریستال دوطرفه، شیشه-شیشه |
| ظرفیت مجموع آرایه خورشیدی | 4.97 kWp |
| توان خروجی اینورتر | 6 kW |
| نوع اینورتر | هیبرید و آفگرید، تکفاز |
| ظرفیت نامی باتری | 10 kWh |
| فناوری باتری | LiFePO4 / LFP |
| تولید روزانه برآوردی | 23 - 28 kWh/day |
| مانیتورینگ | Wi-Fi Ready |
| قابلیت توسعه | متناسب با طراحی فنی پروژه |
آرایه خورشیدی 4.97 kWp
آرایه خورشیدی این پکیج شامل 7 × 710 Wp پنل مونوکریستال دوطرفه است. پنلهای دوطرفه علاوه بر سطح اصلی، میتوانند بخشی از تابش بازتابشده از سطح زیر پنل را نیز دریافت کنند.
میزان بهرهبرداری از سطح پشتی پنل به ارتفاع نصب، فاصله پنل از سطح، ضریب بازتاب سطح زیرین و طراحی سازه وابسته است. بررسی سایهاندازی و انتخاب صحیح زاویه و جهت نصب، تأثیر مستقیمی بر تولید انرژی سیستم دارد.
تولید انرژی خورشیدی
تولید روزانه هدف این سیستم حدود 23 - 28 kWh در نظر گرفته شده است. این مقدار یک برآورد طراحی بوده و تضمین تولید ثابت در تمام روزها و فصلهای سال محسوب نمیشود.
مقدار نهایی تولید انرژی برای هر پروژه باید براساس مختصات محل نصب، اطلاعات تابش خورشیدی، زاویه پنلها، سایهاندازی، دمای محیط و تلفات واقعی سیستم محاسبه شود.
اینورتر هیبرید 6 kW
اینورتر هیبرید با توان نامی 6 kW وظیفه مدیریت انرژی تولیدشده توسط پنلها، شارژ باتری و تأمین برق مصرفکنندهها را بر عهده دارد. توان اینورتر، حداکثر توان همزمان قابل تأمین را مشخص میکند و با میزان انرژی روزانه تولیدشده یا ظرفیت باتری متفاوت است.
- توان خروجی نامی 6 kW
- مناسب شبکه برق تکفاز
- مدیریت همزمان پنل خورشیدی، باتری و برق شبکه
- قابلیت مانیتورینگ از طریق Wi-Fi
- امکان توسعه و موازیسازی مطابق مشخصات مدل و طراحی نهایی
- مناسب تأمین برق پشتیبان و کاربردهای آفگرید
باتری ذخیرهساز 10 kWh
انرژی مازاد تولیدشده در طول روز در باتری LiFePO4 با ظرفیت نامی 10 kWh ذخیره میشود. این انرژی میتواند هنگام کاهش تولید خورشیدی، شب یا زمان قطع برق برای تأمین بارهای ضروری استفاده شود.
انرژی قابلاستفاده واقعی باتری به عمق دشارژ مجاز، تنظیمات BMS، راندمان اینورتر، دمای محیط و شرایط بهرهبرداری بستگی دارد.
کاربردهای پیشنهادی
- ویلا و خانهباغ
- واحدهای مسکونی با نیاز به برق پشتیبان
- دفاتر اداری و فروشگاهها
- روشنایی و تجهیزات ارتباطی
- رایانه، مودم، دوربین و سیستمهای حفاظتی
- کانکس و ساختمانهای پیشساخته
- کارگاهها و مصارف سبک تکفاز
- سایتهای خارج از شبکه یا دارای قطعی مکرر برق
الزامات طراحی و نصب
- بررسی مصرف روزانه و توان همزمان تجهیزات
- کنترل جریان راهاندازی پمپ، موتور، کولر و کمپرسور
- طراحی رشته پنلها مطابق محدوده ولتاژ و جریان ورودی اینورتر
- بررسی سایهاندازی و انتخاب زاویه مناسب پنلها
- اجرای ارت، کابلکشی و تجهیزات حفاظتی استاندارد
- انتخاب سازه متناسب با محل نصب و بار باد منطقه
- رعایت شرایط تهویه و دمای مجاز باتری و اینورتر
نکته انتخاب ظرفیت
توان 6 kW نشاندهنده حداکثر توان خروجی نامی اینورتر است، درحالیکه ظرفیت 10 kWh مدت تقریبی پشتیبانی باتری را تعیین میکند. برای انتخاب نهایی باید توان همزمان مصرفکنندهها، انرژی مصرفی روزانه، جریان راهاندازی و مدت پشتیبانی موردنیاز بررسی شود.
