اندازه‌گیری دبی
فلومتر حجم یا دبی سیال عبوری از مدار سرمایش، گرمایش یا آب گرم مصرفی را اندازه‌گیری می‌کند.

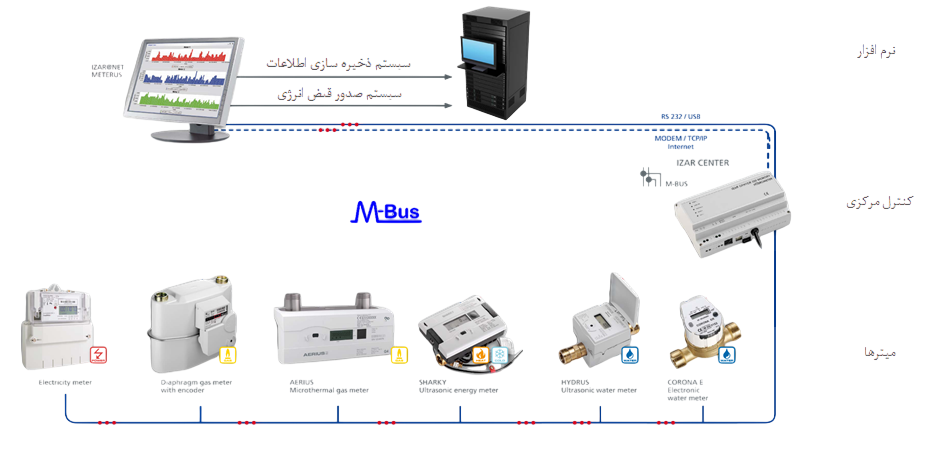

ENERGY METERING & SUBMETERING
سیستم تفکیک و اندازه‌گیری مصرف انرژی
راهکار فنی برای اندازه‌گیری آب، گاز و انرژی حرارتی در سطح واحد، طبقه، زون یا تجهیز. در مدارهای سرمایش و گرمایش، انرژی‌متر با ثبت دبی و اختلاف دمای رفت و برگشت، انرژی تحویلی را محاسبه می‌کند و داده‌های Submetering را برای گزارش‌گیری و تخصیص هزینه در اختیار پروژه قرار می‌دهد.
Flow
اندازه‌گیری دبی
ΔT
دمای رفت و برگشت
Submetering
تفکیک مصرف واحد و زون

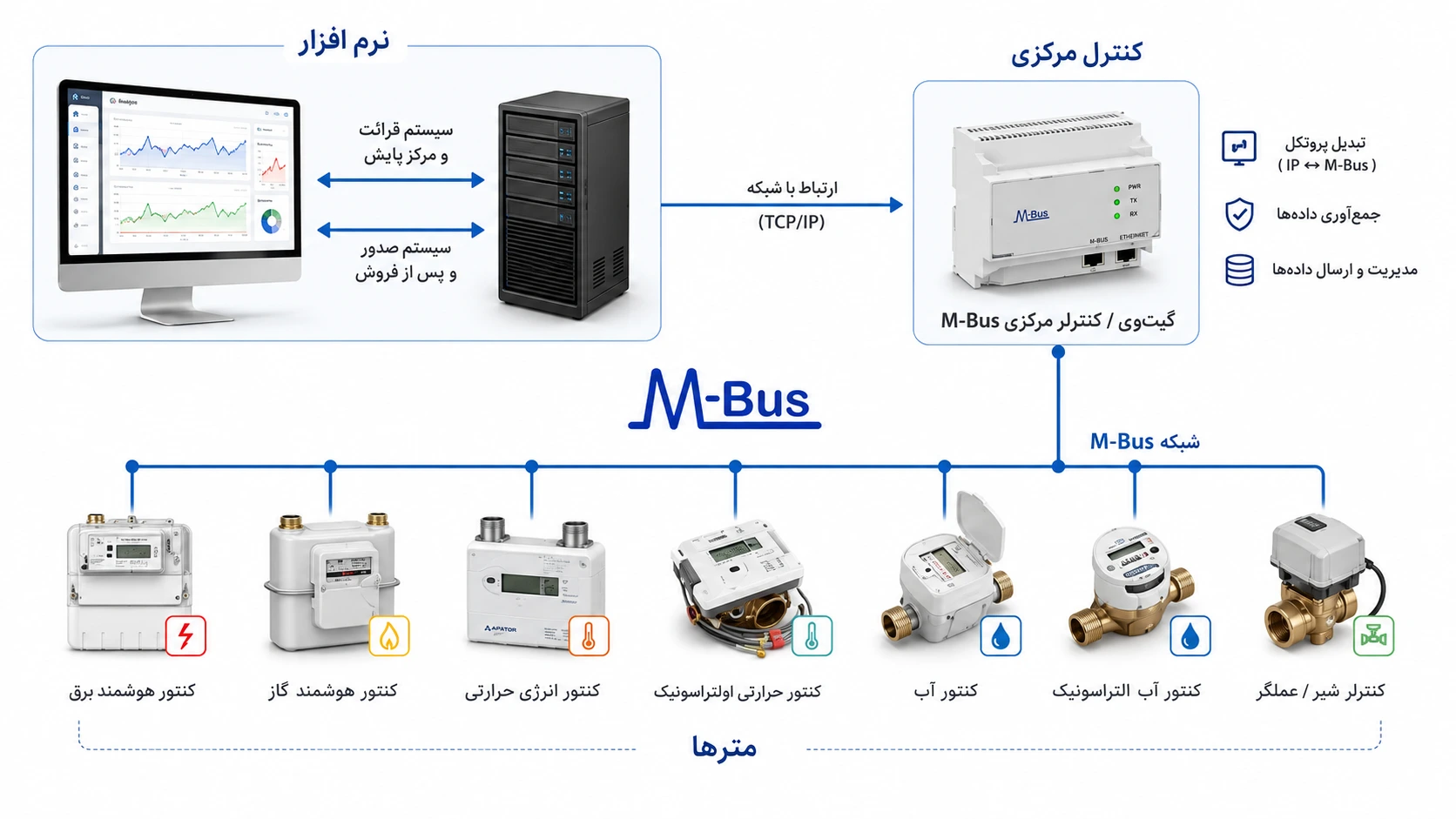

MEASUREMENT PROCESS
سیستم تفکیک مصرف انرژی چگونه کار می‌کند؟
برای تفکیک مصرف هر واحد یا بخش، ابتدا پارامترهای واقعی مصرف اندازه‌گیری می‌شوند و سپس داده‌ها برای محاسبه، گزارش‌گیری و تخصیص هزینه استفاده می‌شوند. در پروژه‌های دارای پایش مرکزی، این داده‌ها می‌توانند در کنار سیستم مدیریت ساختمان BMS بررسی شوند؛ بدون اینکه BMS جایگزین تجهیزات اندازه‌گیری شود.
اندازه‌گیری دمای رفت و برگشت
سنسورهای دما اختلاف دمای ورودی و خروجی مدار را به‌صورت پیوسته ثبت می‌کنند.
محاسبه انرژی حرارتی
واحد محاسب با ترکیب دبی، اختلاف دما و زمان، مقدار انرژی واقعی مصرف‌شده را تعیین می‌کند.
گزارش‌گیری و تخصیص هزینه مصرف
داده مصرف هر واحد برای گزارش‌گیری، تحلیل و تقسیم هزینه آب، گاز یا انرژی قابل استفاده است.
THERMAL ENERGY METER
انرژی‌متر حرارتی چیست؟
انرژی‌متر حرارتی مقدار انرژی سرمایشی یا گرمایشی تحویل‌شده را با استفاده از دبی سیال، اختلاف دمای رفت و برگشت و مدت زمان عبور انرژی محاسبه می‌کند. این اطلاعات می‌تواند مبنای اندازه‌گیری مصرف هر واحد یا زون و تخصیص هزینه در سیستمهای Energy Metering و Submetering باشد.
Flow
دبی سیال
+
ΔT
اختلاف دما
+
Time
زمان
INSTALLATION POINTS
محل نصب انرژی‌متر و تجهیزات اندازه‌گیری
محل نصب بر اساس نوع مصرف، معماری لوله‌کشی، فضای قابل دسترس و روش گزارش‌گیری انتخاب می‌شود.
ورودی واحد
رادیاتور
فن‌کویل

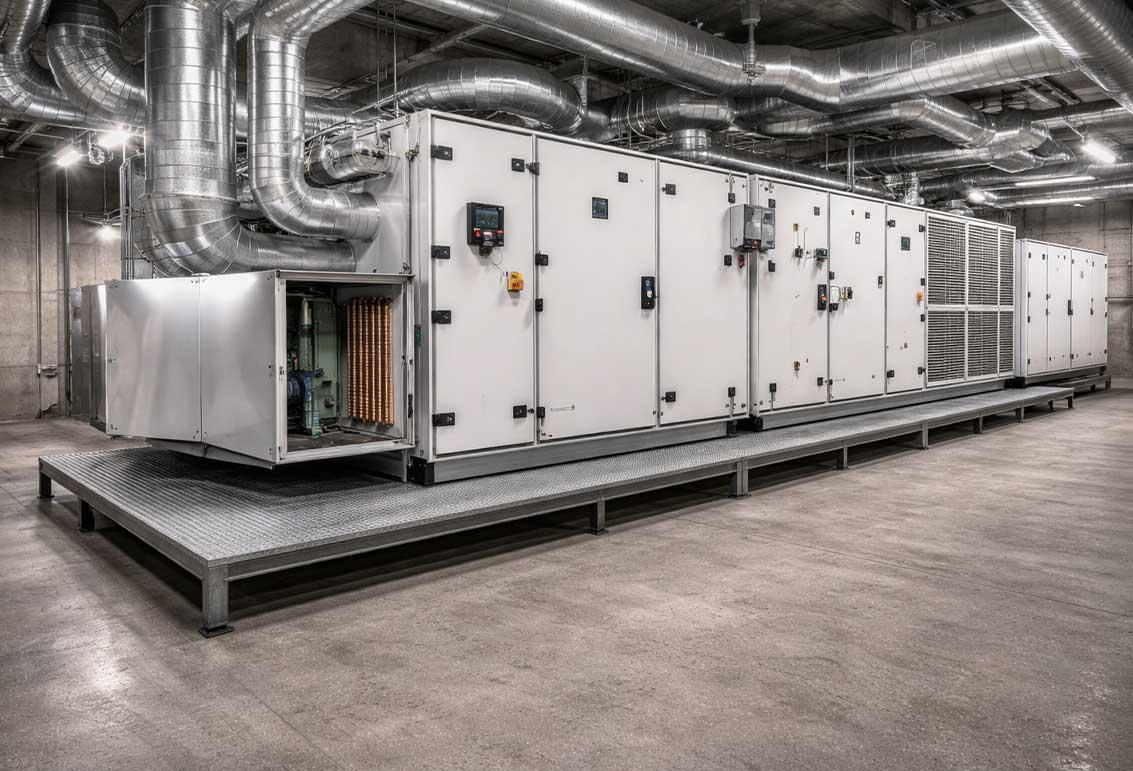

هواساز
مدار آب گرم مصرفی
مدار سرمایش و گرمایش
موتورخانه
جانمایی واقعی تجهیزات باید پس از بررسی مسیر لوله‌ها، نوع مصرف، سطح تفکیک موردنیاز، امکان دسترسی برای سرویس
و نحوه قرائت یا انتقال داده تعیین شود.
METERING EQUIPMENT
انواع تجهیزات تفکیک و اندازه‌گیری مصرف
انتخاب فناوری باید بر اساس نوع سیال، دبی، سایز لوله، محل نصب و معماری انرژی‌متر انجام شود.
فلومتر آب
فلومترهای مکانیکی و اولتراسونیک برای محدوده‌های مختلف دبی و سایز لوله
SINGLE JET
- مناسب دبی و سایز اتصال پایین
- دقت پایین‌تر نسبت به مدل‌های پیشرفته‌تر
- حداکثر دبی درج‌شده در منبع: 2.5 m³/h
- قابل نصب افقی یا عمودی
- در دسترس در سایزهای DN15 و DN20
MULTI JET
- مناسب دبی‌های بالاتر و اندازه‌گیری دقیق‌تر
- محدوده درج‌شده در منبع: 1.5 تا 10 m³/h
- قابل نصب افقی یا عمودی
- اتصال رزوه‌ای تا 2 اینچ و فلنجی در سایزهای بالاتر
- استفاده از Electronic Impeller Scanning
ULTRASONIC
- بدون قطعات متحرک و مناسب کارکرد طولانی
- صدای کم و استهلاک پایین
- بدون افزایش قابل‌توجه افت فشار ناشی از مکانیزم متحرک
- محدودیت اتصال کمتر نسبت به نمونه‌های مکانیکی
- سایزهای درج‌شده در منبع: DN15 تا DN100
کنتور گاز
دو روش مکانیکی و حرارتی برای اندازه‌گیری حجم گاز
دیافراگمی
- رایج در مصارف خانگی و تجاری
- دارای محفظه‌های تقسیم‌شده توسط دیافراگم انعطاف‌پذیر
- عملکرد مبتنی بر تغییر فشار و جابه‌جایی مکانیکی
- ساختار شناخته‌شده برای اندازه‌گیری حجم گاز
مایکروترمال
- استفاده از سنسور فشار و دمای جریان به‌جای دیافراگم
- محاسبه لحظه‌ای حجم گاز با روابط ترمودینامیک و سیالات
- دقت بالاتر نسبت به دستگاه‌های دیافراگمی طبق منبع صفحه
انواع ساختار انرژی‌متر
سه آرایش برای جانمایی، کالیبراسیون، نگهداری و تعویض اجزا
COMBI
- واحد محاسب از فلومتر جداست
- امکان نصب Calculator روی دیوار یا محل خواناتر
- مناسب پروژه‌های دارای محدودیت فضا یا دسترسی به نمایشگر
COMPACT
- تمام اجزا به‌صورت مشترک کالیبره می‌شوند
- عملکرد مجاز به‌صورت یکپارچه است
- در خرابی یک جزء، تعویض کل انرژی‌متر ضروری است
SPLIT
- اجزا به‌صورت جداگانه کالیبره می‌شوند
- امکان نصب اجزای سازگار با یکدیگر
- در خرابی، فقط جزء مربوطه تعویض می‌شود
- انعطاف‌پذیری بالاتر در بهره‌برداری و تعمیرات
EQUIPMENT COMPARISON
مقایسه انواع تجهیزات اندازه‌گیری انرژی
| نوع تجهیز | کاربرد | محدوده سایز / دبی موجود | تکنولوژی / ساختار | ویژگی شاخص |
|---|---|---|---|---|
| Single Jet | اندازه‌گیری دبی آب | DN15 و DN20؛ حداکثر دبی درج‌شده 2.5 m³/h | فلومتر مکانیکی | مناسب دبی و سایز اتصال پایین؛ نصب افقی یا عمودی |
| Multi Jet | اندازه‌گیری دبی آب | 1.5 تا 10 m³/h؛ رزوه‌ای تا 2 اینچ و فلنجی در سایزهای بالاتر | Electronic Impeller Scanning | مناسب دبی بالاتر و اندازه‌گیری دقیق‌تر |
| Ultrasonic | اندازه‌گیری دبی آب | DN15 تا DN100 | اولتراسونیک؛ بدون قطعات متحرک | استهلاک و صدای کم و محدودیت اتصال کمتر |
| دیافراگمی | اندازه‌گیری حجم گاز | متناسب با ظرفیت و سایز اتصال پروژه | مکانیکی با دیافراگم انعطاف‌پذیر | رایج در مصارف خانگی و تجاری |
| مایکروترمال | اندازه‌گیری حجم گاز | متناسب با ظرفیت جریان و شرایط اندازه‌گیری | سنسور فشار و دمای جریان | محاسبه لحظه‌ای و دقت بالاتر نسبت به مدل دیافراگمی طبق اطلاعات صفحه |
| COMBI | ساختار انرژی‌متر | وابسته به فلومتر و سایز اتصال انتخابی | Calculator جدا از فلومتر | امکان نصب واحد محاسب در محل خواناتر |
| COMPACT | ساختار انرژی‌متر | وابسته به مدل یکپارچه و سایز اتصال آن | کالیبراسیون مشترک اجزا | ساختار یکپارچه؛ در خرابی یک جزء تعویض کل انرژی‌متر ضروری است |
| SPLIT | ساختار انرژی‌متر | وابسته به اجزای انتخابی و سایز فلومتر | کالیبراسیون جداگانه اجزا | امکان تعویض جزء مربوطه و انعطاف بیشتر در تعمیرات |
APPLICATIONS
کاربرد سیستم تفکیک مصرف انرژی
سطح اندازه‌گیری می‌تواند بر اساس پروژه از یک واحد مستقل تا طبقه، زون، مدار یا تجهیز مرکزی تعریف شود.
مجتمع‌های مسکونی
تفکیک هزینه آب، گاز و انرژی حرارتی هر واحد و ایجاد مبنای مستقل برای گزارش مصرف.
ساختمان‌های اداری
گزارش مصرف هر طبقه، واحد یا بخش سازمانی بر اساس معماری اندازه‌گیری پروژه.
مراکز تجاری
اندازه‌گیری مصرف واحدهای تجاری و فضاهای مشترک برای تفکیک و تحلیل دقیق‌تر مصرف.
موتورخانه و تأسیسات
اندازه‌گیری انرژی مدارها، پایانه‌ها و تجهیزات مرکزی برای تحلیل عملکرد و گزارش مصرف.
ENGINEERING SELECTION
چگونه انرژی‌متر مناسب پروژه را انتخاب کنیم؟
نوع انرژی‌متر و معماری Submetering باید بر اساس شرایط واقعی شبکه لوله‌کشی، نوع مصرف و سطح تفکیک موردنیاز انتخاب شود.
سایز لولهDN، نوع اتصال و فضای اجرای تجهیزات
دبیمحدوده واقعی جریان و شرایط بهره‌برداری
نوع سیالآب، گاز یا مدار انتقال انرژی حرارتی
محل نصبورودی واحد، پایانه حرارتی یا موتورخانه
روش ارتباطمتناسب با معماری گزارش‌گیری و زیرساخت پروژه
سطح تفکیک مصرفواحد، طبقه، زون یا تجهیز
فضای نصبدسترسی برای قرائت، سرویس و تعویض
نوع گزارش‌گیریقرائت، تحلیل و تخصیص هزینه مصرف
معماری لوله‌کشیساختار موجود یا طراحی جدید پروژه
RELATED SOLUTIONS
راهکارهای مرتبط با اندازه‌گیری و کنترل ساختمان
طراحی سیستم Energy Metering و Submetering برای پروژه
انتخاب صحیح فلومتر، انرژی‌متر و ساختار اندازه‌گیری به دبی، سایز لوله، نوع سیال، محل نصب و سطح تفکیک مصرف وابسته است.
