سامانه‌های ذخیره انرژی مگاوات‌ساعتی برای نیروگاه‌های خورشیدی و بادی، شبکه برق و زیرساخت‌های بزرگ؛ با معماری کانتینری، PCS اختیاری و توسعه ماژولار.
سیستمهای ذخیره انرژیویژگیهای سیستم ذخیره انرژی نیروگاهی
زیرساخت ذخیره انرژی برای پروژه‌های نیروگاهی و شبکه
کانتینری، آماده‌به‌کار و قابل سفارشی‌سازی
معماری متناسب با ظرفیت، سایت و ساختار اتصال به شبکه.
مدل‌های MabnaPack نیروگاهی
مدل‌های استاندارد و سیستمهای یکپارچه
سیستم یکپارچه ۱MW / ۲MWh
سیستم یکپارچه ۲.۵MW / ۵MWh
MabnaPack 3354 kWh
MabnaPack 3584 kWh
MabnaPack 3834 kWh
MabnaPack 4096 kWh
MabnaPack 5111 kWh
کاربردهای سیستم ذخیره انرژی نیروگاهی
کاربردهای متداول در شبکه و تولید انرژی
ذخیره انرژی در مقیاس شبکه
نقش ذخیره‌ساز در شبکه و بازار انرژی
راهکارهای مرتبط ذخیره انرژی
سایر راهکارهای ذخیره و تبدیل انرژی
چه معماری و ظرفیتی برای پروژه شما مناسب است؟
ظرفیت، توان PCS، ساختار کانتینر و استراتژی بهره‌برداری باید بر اساس شرایط واقعی سایت انتخاب شوند.
سیستم ذخیره انرژی نیروگاهی و شبکه
سیستم ذخیره انرژی نیروگاهی و شبکه MabnaPack برای پروژه‌های مگاوات‌ساعتی، نیروگاه‌های خورشیدی و بادی، شبکه انتقال و توزیع و زیرساخت‌های بزرگ طراحی می‌شود. این راهکارهای Utility-Scale BESS و Grid-Scale Energy Storage می‌توانند همراه با PCS یا بدون PCS، با معماری کانتینری، خنک‌کاری هوا یا مایع، اطفای حریق و مدیریت و مانیتورینگ آنلاین ارائه شوند.
مشاهده خانواده سیستمهای ذخیره انرژی
زیرساخت ذخیره انرژی برای پروژه‌های نیروگاهی و شبکه
طراحی ماژولار، تجهیزات حفاظتی و امکان سفارشی‌سازی، MabnaPack را برای پروژه‌های متنوع شبکه و تولید مناسب می‌کند.
مدیریت پیک و جابه‌جایی بار
ذخیره انرژی در ساعات مناسب و استفاده از آن در زمان اوج مصرف برای کاهش فشار روی شبکه و مدیریت پروفایل توان.
ماژولار و توسعه‌پذیر

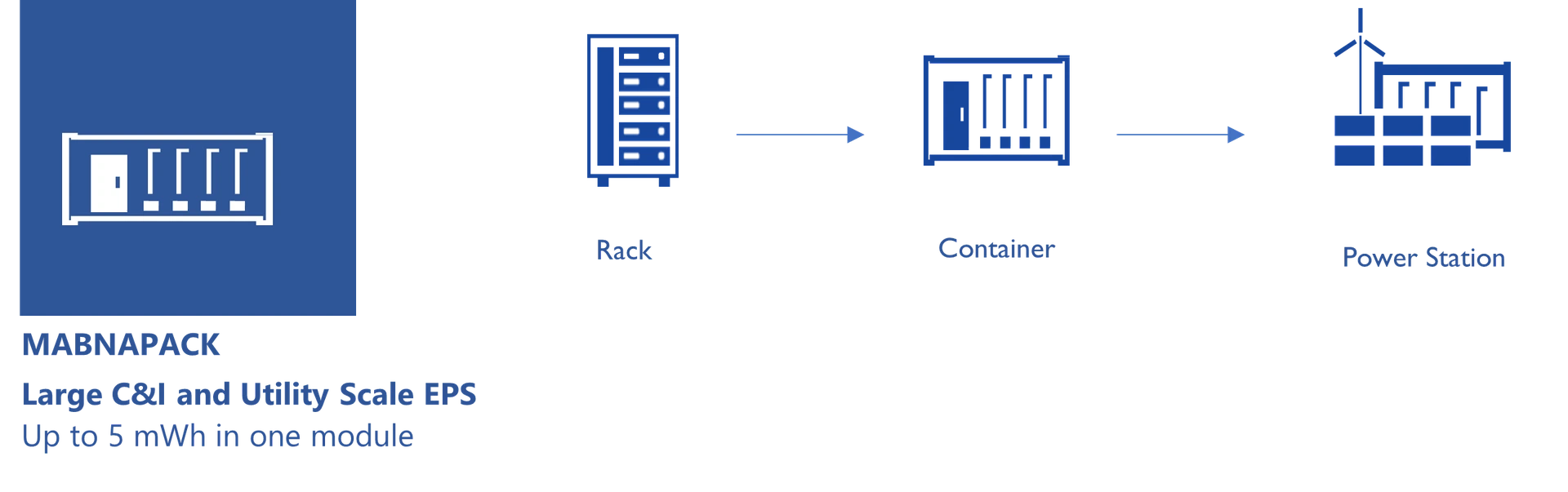

هر واحد می‌تواند به‌عنوان یک ماژول مستقل به کار رود و چندین واحد برای رسیدن به ظرفیت‌های بزرگ‌تر به‌صورت موازی توسعه یابند.
یکپارچه با انرژی تجدیدپذیر
قابل استفاده در کنار نیروگاه‌های خورشیدی و بادی برای هموارسازی تولید، کاهش محدودیت تزریق و افزایش قابلیت بهره‌برداری.
ایمنی و مدیریت یکپارچه
قابل تجهیز به سیستم خنک‌کاری، اطفای حریق، مانیتورینگ و مدیریت آنلاین متناسب با طراحی و شرایط پروژه.
معماری MabnaPack برای ذخیره انرژی نیروگاهی

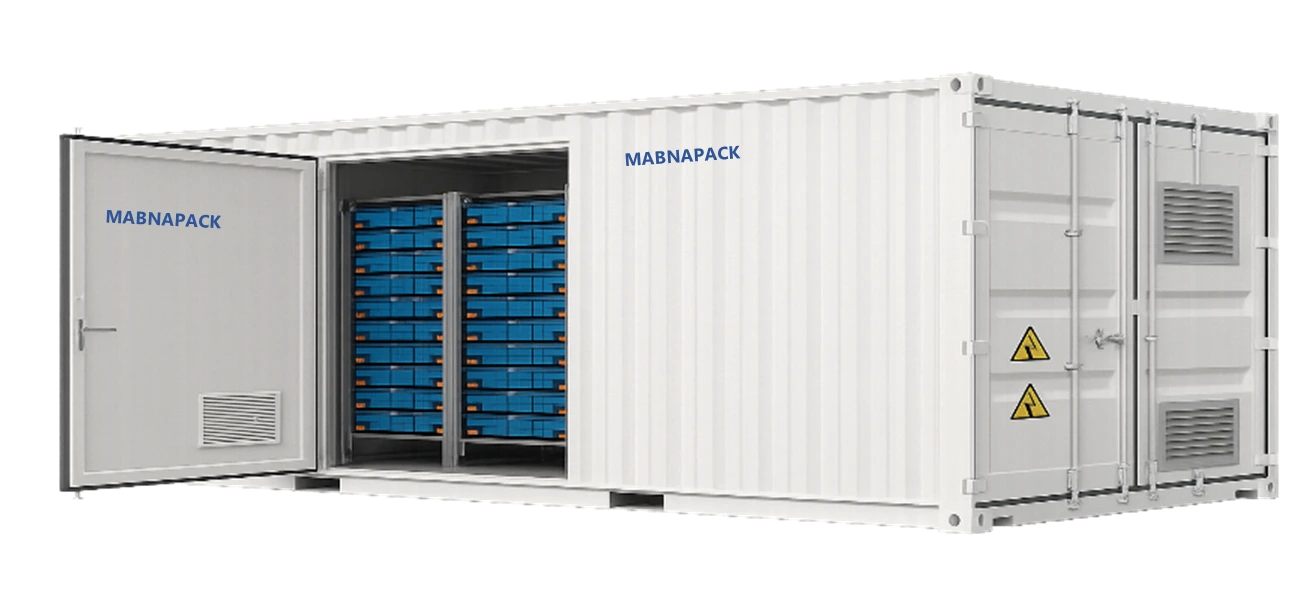

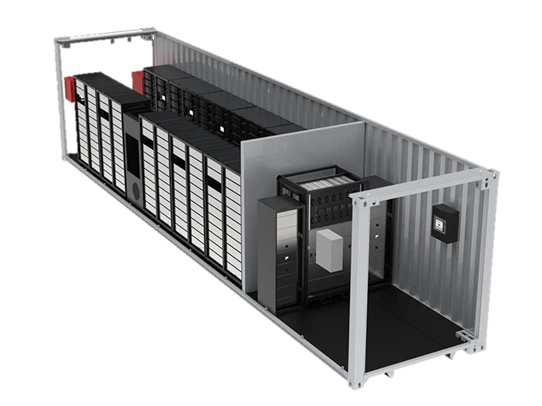

بسته به ظرفیت و معماری پروژه، سیستم می‌تواند در کانتینرهای ۲۰ یا ۴۰ فوتی اجرا شود. در سایت‌هایی که محدودیت فضای نصب دارند، امکان تغییر ابعاد و جانمایی نیز وجود دارد.
مدل‌های MabnaPack برای سیستم ذخیره انرژی نیروگاهی
مدل‌های استاندارد و یکپارچه MabnaPack برای پروژه‌های Utility-Scale BESS در ظرفیت‌های مگاوات‌ساعتی، با حفظ کد فنی و مشخصات هر محصول.
سیستم یکپارچه ۱ مگاوات / ۲ مگاوات‌ساعت
راهکار آماده‌به‌کار ذخیره انرژی نیروگاهی با توان خروجی ۱۰۰۰ کیلووات و ظرفیت ذخیره‌سازی ۲۰۰۰ کیلووات‌ساعت
| توان خروجی | 1000 kW |
| ظرفیت ذخیره‌سازی | 2000 kWh |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| شکل موج | Pure Sine Wave |
| روش نصب | Floor / Container |
| ابعاد | بر اساس محل نصب |
| وزن | متغیر |
سیستم یکپارچه ۲.۵ مگاوات / ۵ مگاوات‌ساعت
راهکار Utility-Scale با توان خروجی ۲۵۰۰ کیلووات و ظرفیت ذخیره‌سازی ۵۰۰۰ کیلووات‌ساعت برای پروژه‌های بزرگ
| توان خروجی | 2500 kW |
| ظرفیت ذخیره‌سازی | 5000 kWh |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| شکل موج | Pure Sine Wave |
| روش نصب | Floor / Container |
| ابعاد | بر اساس محل نصب |
| وزن | متغیر |
MabnaPack با ظرفیت ۳۳۵۴ کیلووات‌ساعت
ماژول کانتینری ذخیره انرژی با ظرفیت ۳.۳۵۴ مگاوات‌ساعت، مناسب پروژه‌های نیروگاهی و شبکه
| ظرفیت ذخیره‌سازی | 3354 kWh |
| ولتاژ نامی | 1331.2 V |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| درجه حفاظتی | IP55 |
| روش نصب | Floor / Container |
| ابعاد | 6058 × 2438 × 2896 mm |
| وزن تقریبی | 34 T |
MabnaPack با ظرفیت ۳۵۸۴ کیلووات‌ساعت
ماژول کانتینری ۳.۵۸۴ مگاوات‌ساعتی با طراحی مناسب نصب Utility-Scale و سایت‌های انرژی
| ظرفیت ذخیره‌سازی | 3584 kWh |
| ولتاژ نامی | 1280 V |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| درجه حفاظتی | IP55 |
| روش نصب | Floor / Container |
| ابعاد | 12192 × 2438 × 2896 mm |
| وزن تقریبی | 37 T |
MabnaPack با ظرفیت ۳۸۳۴ کیلووات‌ساعت
ماژول کانتینری ۳.۸۳۴ مگاوات‌ساعتی برای ذخیره‌سازی متمرکز انرژی و پشتیبانی از شبکه
| ظرفیت ذخیره‌سازی | 3834 kWh |
| ولتاژ نامی | 1331.2 V |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| درجه حفاظتی | IP55 |
| روش نصب | Floor / Container |
| ابعاد | 6058 × 2438 × 2896 mm |
| وزن تقریبی | 36 T |
MabnaPack با ظرفیت ۴۰۹۶ کیلووات‌ساعت
ماژول کانتینری ۴.۰۹۶ مگاوات‌ساعتی با درجه حفاظتی IP55 و طراحی مناسب سایت‌های Utility-Scale
| ظرفیت ذخیره‌سازی | 4096 kWh |
| ولتاژ نامی | 1280 V |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| درجه حفاظتی | IP55 |
| روش نصب | Floor / Container |
| ابعاد | 12192 × 2438 × 2896 mm |
| وزن تقریبی | 45 T |
MabnaPack با ظرفیت ۵۱۱۱ کیلووات‌ساعت
ماژول کانتینری با ظرفیت بیش از ۵ مگاوات‌ساعت برای پروژه‌های بزرگ ذخیره انرژی و توسعه موازی در سایت
| ظرفیت ذخیره‌سازی | 5111 kWh |
| ولتاژ نامی | 1331.2 V |
| نوع خروجی | 400 V · 3Ph · 50 Hz |
| درجه حفاظتی | IP55 |
| روش نصب | Floor / Container |
| ابعاد | 6258 × 2438 × 2896 mm |
| وزن تقریبی | 45 T |
کاربردهای سیستم ذخیره انرژی نیروگاهی
سیستم نهایی باید بر اساس پروفایل تولید و مصرف، الزامات اتصال به شبکه، زمان شارژ و دشارژ، محدودیت سایت، توان PCS و استراتژی بهره‌برداری طراحی شود. ظرفیت‌های این خانواده برای پروژه‌های مگاوات‌ساعتی و توسعه چندماژولی در نظر گرفته شده‌اند.
ذخیره انرژی در مقیاس شبکه و خدمات شبکه برق
کارکرد سیستم به استراتژی کنترل، قوانین اتصال به شبکه و ساختار بازار برق پروژه وابسته است.
راهکارهای مرتبط ذخیره انرژی
برای طراحی سیستم Utility-Scale آماده‌اید؟
توان، ظرفیت، ساختار PCS و معماری کانتینر بر اساس شرایط واقعی پروژه انتخاب می‌شود.
