در انتخاب یک سیستم ذخیره‌سازی انرژی، ظرفیت باتری بر حسب kWh تنها یکی از پارامترهاست. ولتاژ بانک باتری تعیین می‌کند چه مقدار جریان DC بین باتری و اینورتر جابه‌جا شود و همین موضوع مستقیماً روی سطح مقطع کابل، تلفات، تجهیزات حفاظتی، طراحی BMS، هزینه اجرا و حتی روش سرویس سیستم اثر می‌گذارد. به همین دلیل انتخاب بین باتری‌های Low Voltage (LV) و High Voltage (HV) باید هم‌زمان با انتخاب اینورتر انجام شود.

منظور از LV و HV در سیستم ذخیره‌ سازی چیست؟

در بازار سیستم‌های ذخیره‌سازی انرژی، اصطلاح LV معمولاً برای بانک‌های باتری نزدیک به 48 یا 51.2 ولت به‌کار می‌رود. در مقابل، سامانه‌های HV از استک باتری با ولتاژ چندصد ولت استفاده می‌کنند و بسته به سازنده می‌توانند از حدود 150 ولت تا نزدیک 1000 ولت DC کار کنند. این تقسیم‌بندی یک اصطلاح رایج در صنعت ESS است و نباید با طبقه‌بندی‌های رسمی ولتاژ در تمام استانداردهای برق یکسان فرض شود.

برای مثال، Growatt خانواده WIT 4-25K-HU را با باتری LV عرضه می‌کند، درحالی‌که WIT 4-25K-XHU و MOD 3-15KTL3-HU در گروه باتری HV قرار می‌گیرند. بنابراین حتی در یک برند و در محدوده توان مشابه نیز هر دو معماری وجود دارد و انتخاب باید براساس کاربرد انجام شود.

اصل تعیین‌کننده: توان یکسان، جریان متفاوت

برای درک تفاوت دو معماری کافی است رابطه پایه توان DC را در نظر بگیریم. در یک مقایسه ایده‌آل و بدون لحاظ تلفات:

I = P / V

هرچه ولتاژ باتری بالاتر باشد، برای انتقال همان توان، جریان کمتری لازم است. جریان کمتر به معنی کاهش نیاز به کابل‌های بسیار ضخیم، افت ولتاژ کمتر، تلفات مقاومتی پایین‌تر و فشار حرارتی کمتر روی ترمینال‌ها، باس‌بار و کلیدهای DC است.

توان خروجی	نمونه LV در 51.2 V	نمونه HV
5 kW	≈ 98 A	≈ 12.5 A @ 400 V
10 kW	≈ 195 A	≈ 25 A @ 400 V
15 kW	≈ 293 A	≈ 25 A @ 600 V
30 kW	≈ 586 A	≈ 50 A @ 600 V

نکته: در سیستم‌های LV با افزایش توان، جریان به‌صورت قابل‌توجهی بالا می‌رود؛ به همین دلیل در توان‌های بالاتر، استفاده از معماری HV باعث کاهش جریان، کاهش تلفات و بهینه‌تر شدن کابل‌کشی و تجهیزات می‌شود.

اعداد جدول صرفاً برای مقایسه نظری هستند. در سیستم واقعی، به دلیل راندمان کمتر از 100 درصد، افت ولتاژ باتری در بار، محدودیت BMS و جریان لحظه‌ای، جریان واقعی می‌تواند بیشتر باشد. بنابراین سایز کابل و حفاظت هرگز نباید فقط از رابطه ساده بالا تعیین شود.

چرا جریان بالا در سیستم LV مهم می‌شود؟

تلفات حرارتی کابل و اتصالات تقریباً با مربع جریان متناسب است:

P_loss = I² × R

اگر برای یک مقاومت ثابت، جریان دو برابر شود، تلفات حرارتی چهار برابر می‌شود. به همین دلیل در توان‌های بالاتر، افزایش ولتاژ DC یک ابزار مهم برای کنترل تلفات است. راهنمای Wiring Unlimited شرکت Victron نیز تأکید می‌کند که در اینورترهای بزرگ، افزایش ولتاژ سیستم یکی از روش‌های اصلی برای جلوگیری از جریان‌های بسیار بالا و کابل‌های بیش از حد ضخیم است.

معماری باتری و BMS در LV و HV

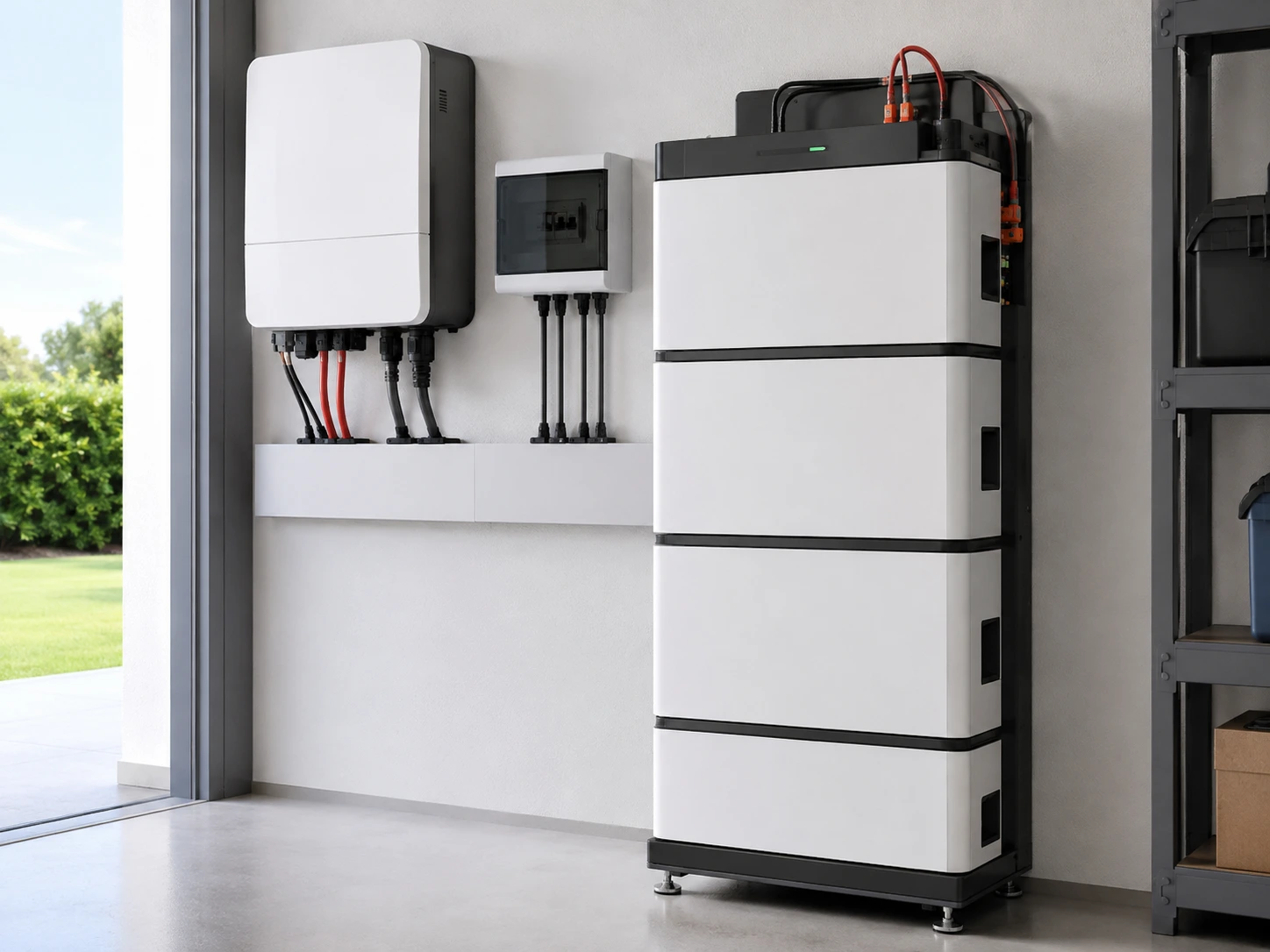

سیستم ولتاژ پایین (LV)

در سیستم‌های LV، باتری‌های 51.2 V معمولاً به‌صورت موازی افزایش ظرفیت می‌یابند. در این معماری ولتاژ تقریباً ثابت می‌ماند اما ظرفیت Ah و توان قابل تحویل مجموعه افزایش پیدا می‌کند. در نتیجه طراحی صحیح تقسیم جریان بین پک‌ها اهمیت زیادی دارد.

• حداکثر جریان شارژ و دشارژ BMS هر باتری باید با توان اینورتر تطبیق داده شود.

• کابل‌های هر پک موازی باید تا حد امکان طول و سطح مقطع مشابه داشته باشند تا تقسیم جریان متعادل‌تر شود.

• تعداد باتری‌های موازی مجاز، نحوه ارتباط CAN/RS485 و آرایش باس‌بار باید مطابق دستورالعمل سازنده باشد.

• در سیستم‌های چندپک، ظرفیت kWh به‌تنهایی نشان نمی‌دهد که بانک باتری توان کافی دارد؛ محدودیت جریان BMS می‌تواند عامل تعیین‌کننده باشد.

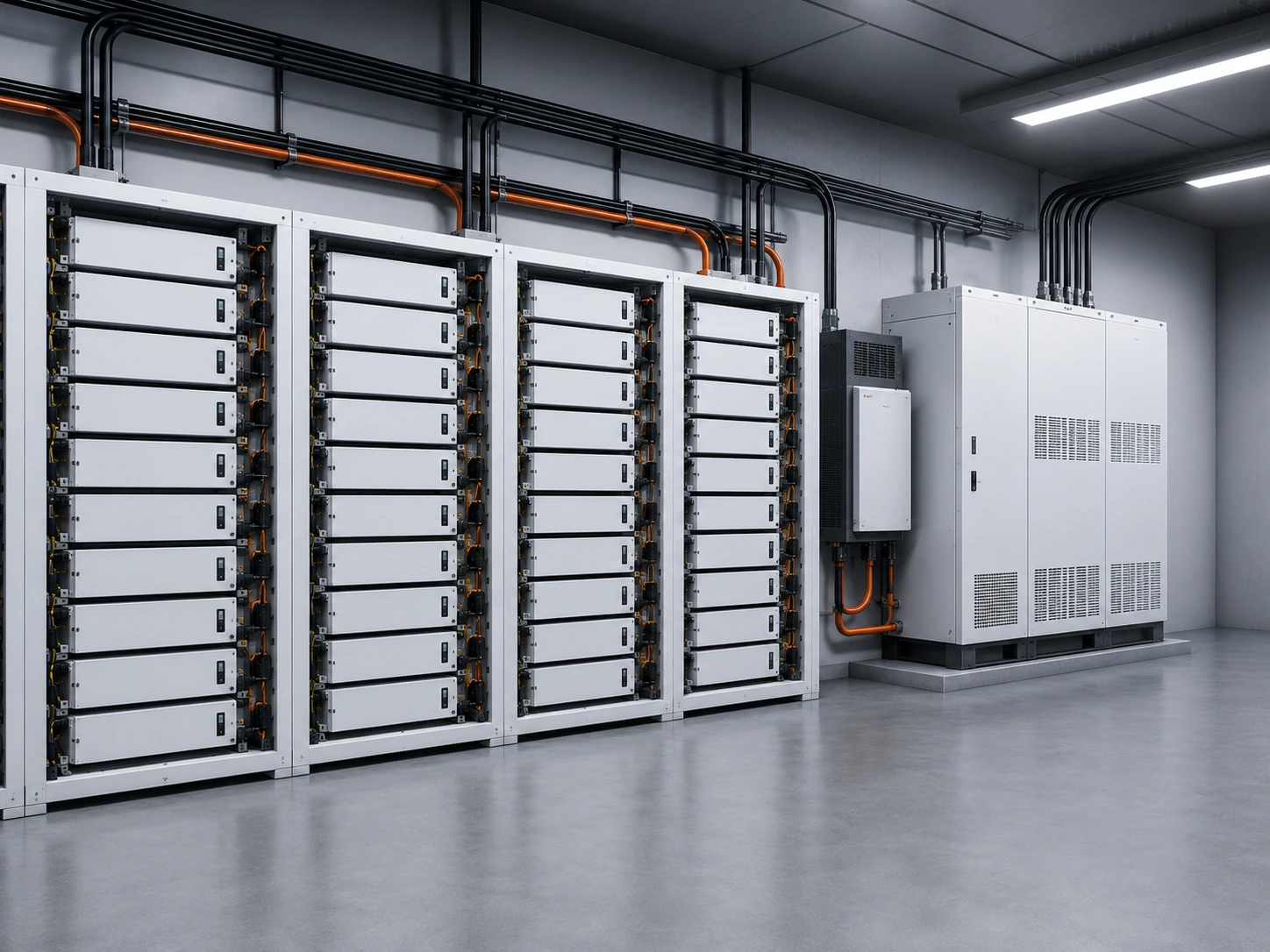

سیستم ولتاژ بالا (HV)

در سیستم‌های HV، ماژول‌های باتری در یک استک کنترل‌شده به‌صورت سری قرار می‌گیرند تا ولتاژ کاری مورد نیاز اینورتر یا PCS ایجاد شود. مدیریت این استک معمولاً به Master BMS، کنتاکتورهای HV، مدار Pre-charge و حفاظت‌های اختصاصی نیاز دارد.

• ولتاژ استک باید در تمام محدوده SOC داخل بازه کاری مجاز اینورتر باقی بماند.

• ماژول، BMS و اینورتر باید از نظر پروتکل ارتباطی و منطق حفاظتی با یکدیگر سازگار باشند.

• اضافه‌کردن ماژول سری فقط در محدوده‌ای مجاز است که سازنده برای آن سیستم مشخص کرده باشد.

• سری‌کردن خودسرانه باتری‌های 51.2 V معمولی برای ساخت یک بانک HV روش قابل قبول و ایمنی نیست، مگر آنکه سازنده صراحتاً چنین آرایشی را طراحی و تأیید کرده باشد.

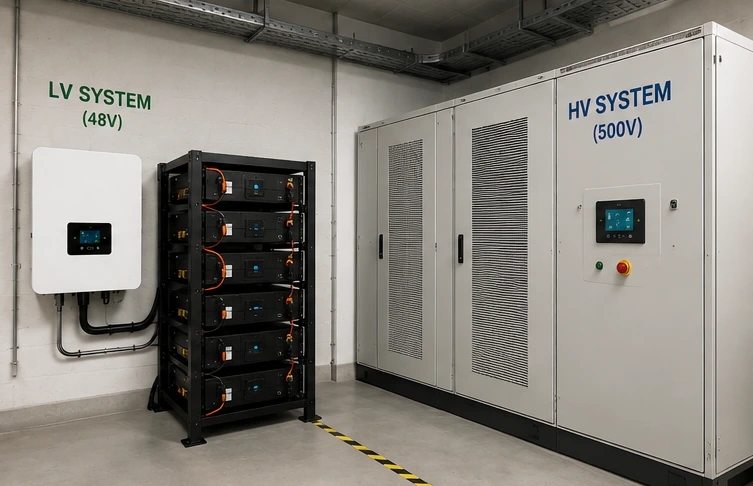

مقایسه عملی LV و HV

معیار	ولتاژ پایین LV	ولتاژ بالا HV
جریان DC	بالا؛ در 15 kW روی 51.2 V حدود 293 A	به‌مراتب پایین‌تر؛ در 15 kW و 600 V حدود 25 A
کابل و باس‌بار	ضخیم‌تر و حساس‌تر به طول کابل	کوچک‌تر برای همان توان
افت ولتاژ و تلفات کابل	بیشتر و وابسته‌تر به کیفیت اتصالات	کمتر برای همان توان و فاصله
پیچیدگی ایمنی	ریسک اتصال کوتاه و جریان بالا؛ ولتاژ تماس پایین‌تر	ریسک برق‌گرفتگی و آرک DC جدی‌تر؛ حفاظت تخصصی لازم
BMS	تمرکز بر جریان زیاد و هماهنگی پک‌های موازی	Master BMS، مدیریت استک سری، Pre-charge و کنتاکتور HV
توسعه ظرفیت	اغلب با افزودن پک موازی، در محدوده مجاز سازنده	افزودن ماژول سری یا استرینگ طبق معماری سازنده
سرویس و تعویض	در بسیاری از طراحی‌ها ساده‌تر و ماژولارتر	نیازمند رویه ایمن HV و دانش تخصصی‌تر
راندمان کلی	می‌تواند بسیار خوب باشد، اما جریان DC بالا تلفات کابل را افزایش می‌دهد	در توان‌های بالاتر معمولاً مزیت بیشتری در مسیر DC دارد
کاربرد متداول	مسکونی، فروشگاه، دفتر، Backup کوچک تا متوسط	مسکونی پیشرفته، تجاری و ESSهای توان بالاتر

ایمنی: ولتاژ پایین به معنی بی‌خطر بودن نیست

یک بانک 51.2 V می‌تواند در اتصال کوتاه، جریان بسیار بزرگی ایجاد کند و در صورت طراحی نامناسب باعث ذوب‌شدن کابل، آتش‌سوزی یا تخریب تجهیزات شود. در مقابل، در سیستم HV علاوه بر انرژی اتصال کوتاه، خطر برق‌گرفتگی و آرک DC نیز شدیدتر است. استاندارد IEC 62477-1:2022 برای تجهیزات مبدل قدرت، کاهش ریسک‌هایی مانند شوک الکتریکی، آتش، خطرات حرارتی و انرژی را در محدوده سامانه‌های تا 1500 V DC پوشش می‌دهد.

بنابراین تصمیم LV یا HV نباید با این فرض گرفته شود که یکی «ایمن» و دیگری «خطرناک» است. نوع ریسک متفاوت است و هر دو به حفاظت DC، فیوز یا کلید مناسب، کابل و ترمینال استاندارد، BMS صحیح و دستورالعمل نصب سازنده نیاز دارند.

معیار تصمیم‌گیری	چه زمانی LV بهتر است؟	چه زمانی HV بهتر است؟
توان سیستم و جریان DC	✓ توان سیستم پایین یا متوسط است و جریان DC هنوز با کابل‌کشی معقول قابل مدیریت است.	✓ توان پیوسته اینورتر یا PCS افزایش یافته و استفاده از 48 / 51.2 V باعث جریان بسیار بالا و کابل و باس‌بار سنگین می‌شود.
باتری و دسترسی بازار	بازار هدف به باتری‌های استاندارد 48 / 51.2 V با دسترسی مناسب و قابلیت تعویض آسان دسترسی دارد.	سازنده یک اکوسیستم یکپارچه و تأییدشده شامل ماژول‌های HV، BMS و اینورتر سازگار ارائه می‌کند.
فاصله و کابل‌کشی	فاصله باتری تا اینورتر کوتاه است و افت ولتاژ DC بدون نیاز به کابل‌های بسیار سنگین قابل کنترل است.	✓ فاصله بین باتری و اینورتر بیشتر است و کاهش افت ولتاژ و جریان مسیر DC اهمیت زیادی دارد.
سرویس و نگهداری	✓ سادگی سرویس، موجودی قطعات و انعطاف در انتخاب یا تعویض ظرفیت باتری اهمیت زیادی دارد.	تیم اجرایی دارای صلاحیت و دانش تخصصی برای نصب، سرویس و کار با ولتاژ DC بالا در دسترس است.
نوع کاربرد	✓ Backup خانگی، فروشگاه، مطب، دفتر یا بارهای کوچک و متوسط.	✓ پروژه‌های تجاری، صنعتی و سیستم‌های ذخیره‌سازی با توان بالاتر.
راندمان و چگالی توان	در توان‌های پایین و متوسط، اولویت اصلی سادگی، انعطاف و هزینه منطقی سیستم است.	✓ راندمان مسیر DC و چگالی توان تجهیزات در پروژه اهمیت بیشتری دارد.
اکوسیستم تجهیزات	اینورتر LV انتخابی قابلیت‌های مورد نیاز پروژه مانند ژنراتور، Backup و مدیریت انرژی را پشتیبانی می‌کند.	باتری HV، Master BMS، اینورتر یا PCS و تجهیزات حفاظتی به‌صورت یک اکوسیستم سازگار و تأییدشده ارائه شده‌اند.
ایمنی و تیم اجرایی	پروژه به معماری ساده‌تر و سرویس‌پذیری آسان‌تر نیاز دارد و جریان بالای LV همچنان در محدوده قابل مدیریت است.	الزامات حفاظت HV رعایت شده و نصب و سرویس توسط تیم دارای صلاحیت کار با ولتاژ DC بالا انجام می‌شود.

قاعده تجربی برای محدوده توان

هیچ مرز استانداردی وجود ندارد که مثلاً از یک توان مشخص به بعد الزاماً HV باشد. با این حال برای طراحی اولیه می‌توان از قاعده تجربی زیر استفاده کرد. این جدول جایگزین دیتاشیت سازنده و محاسبات پروژه نیست.

توان تقریبی سیستم	رویکرد پیشنهادی اولیه
≤ 5 kW	LV معمولاً انتخاب اول
5–10 kW	LV در اغلب پروژه‌های کوچک منطقی است
10–15 kW	LV / HV هر دو معماری قابل دفاع؛ اکوسیستم باتری و کاربرد تعیین‌کننده است
15–20 kW	منطقه گذار جریان LV باید با دقت ارزیابی شود
> 20 kW	مزیت HV به‌تدریج پررنگ می‌شود
≥ 30 kW	در اغلب طراحی‌های جدید تجاری، HV یا معماری صنعتی ترجیح داده می‌شود

نمونه واقعی: دو راه برای یک اینورتر سه‌فاز 15 kW

در توان 15 kW انتخاب LV یا HV کاملاً پروژه‌محور است. اگر باتری 51.2 V باشد، جریان ایده‌آل نزدیک 293 A است؛ در نتیجه تعداد پک‌های موازی، جریان مجاز BMS، طول کابل و طراحی باس‌بار تعیین‌کننده می‌شوند. همین توان در یک بانک 600 V حدود 25 A جریان ایده‌آل دارد و مسیر DC بسیار سبک‌تر می‌شود.

در محصولات فعلی Growatt نمونه این دو رویکرد دیده می‌شود. WIT 4-25K-HU یک خانواده سه‌فاز Hybrid برای باتری LV است و ورودی ژنراتور نیز دارد. در مقابل WIT 4-25K-XHU برای باتری HV طراحی شده و آن هم ورودی ژنراتور دارد. همچنین MOD 3-15KTL3-HU با باتری APX HV عرضه می‌شود. این مثال نشان می‌دهد ویژگی‌هایی مانند ورودی ژنراتور، Backup یا AC Coupling را نباید ذاتاً به LV یا HV نسبت داد؛ این قابلیت‌ها به طراحی خود اینورتر وابسته‌اند.

چک‌لیست انتخاب باتری و اینورتر

• ولتاژ نامی و بازه واقعی ولتاژ باتری با ورودی باتری اینورتر تطبیق دارد؟

• حداکثر توان و جریان شارژ/دشارژ باتری و BMS برای توان اینورتر کافی است؟

• تعداد پک‌های موازی یا ماژول‌های سری مطابق محدودیت رسمی سازنده است؟

• پروتکل BMS مانند CAN یا RS485 در Compatibility List تأیید شده است؟

• سطح مقطع کابل، طول مسیر، افت ولتاژ و ظرفیت اتصال کوتاه بررسی شده است؟

• فیوز، MCCB/DC breaker، isolator، contactor و تجهیزات حفاظتی DC برای ولتاژ و جریان واقعی رتبه‌بندی شده‌اند؟

• توان لحظه‌ای و Surge بارهای موتوری یا کمپرسوری بررسی شده است؟

• قابلیت‌های Backup، ژنراتور، Zero Export، Unbalance و AC Coupling از دیتاشیت اینورتر کنترل شده‌اند؟

• برای HV، رویه ایزولاسیون، Pre-charge، قطع اضطراری و سرویس ایمن تعریف شده است؟

برای سیستم‌های کوچک، LV به دلیل سادگی، تنوع باتری و سرویس آسان معمولاً انتخاب اقتصادی و عملی است. با افزایش توان، جریان بسیار بالای 48/51.2 V به‌تدریج به عامل محدودکننده تبدیل می‌شود و HV از نظر کابل‌کشی، افت ولتاژ و معماری قدرت مزیت پیدا می‌کند. با این حال هیچ آستانه توان واحدی برای همه پروژه‌ها وجود ندارد.

تصمیم صحیح باید براساس ترکیب توان kW، ظرفیت kWh، ولتاژ باتری، جریان BMS، طول کابل، نوع بار، قابلیت‌های اینورتر و الزامات ایمنی گرفته شود. بهترین انتخاب، سیستمی است که باتری و اینورتر به‌عنوان یک مجموعه سازگار طراحی شده باشند، نه دو تجهیز مستقل که صرفاً از نظر ولتاژ به یکدیگر متصل می‌شوند.

منبع:

1. Growatt – WIT 4-25K-HU (LV Battery, Generator Input)

2. Growatt – WIT 4-25K-XHU (HV Battery, Generator Input)
3. Growatt – MOD 3-15KTL3-HU (APX HV Battery)
4. Victron Energy – Wiring Unlimited, DC Wiring
5. IEC 62477-1:2022 – Safety requirements for power electronic converter systems
