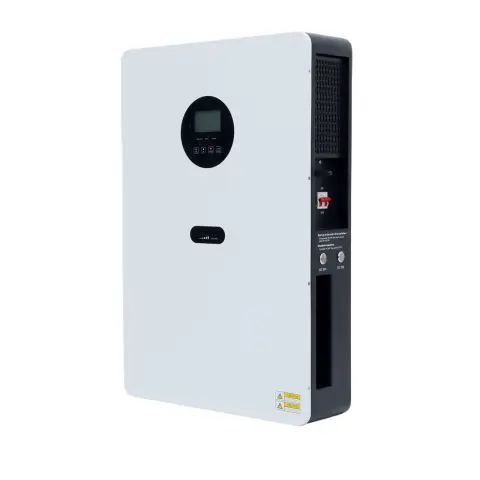

باتری دیواری لیتیومآهنفسفات Raimax با ظرفیت 5.12 kWh و ولتاژ 51.2 V
باتری دیواری Raimax مدل Raimax-LFP-5kWh-W با شیمی LiFePO4 برای ذخیره انرژی در سامانههای برق پشتیبان و خورشیدی طراحی شده است. ظرفیت نامی 100 Ah در ولتاژ 51.2 Vdc معادل 5.12 kWh انرژی نامی است.
این باتری به BMS هوشمند داخلی، نمایشگر LCD و رابطهای ارتباطی RS485 / RS232 / CAN مجهز است و میتواند با اینورتر یا PCS سازگار یکپارچه شود. عمر چرخهای اعلامشده بیش از 6,000 cycles @ 80% DOD است.
مشخصات اصلی باتری
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| مدل | Raimax-LFP-5kWh-W |
| نوع محصول | باتری ذخیره انرژی دیواری |
| فناوری باتری | LiFePO4 (LFP) |
| انرژی نامی | 5.12 kWh |
| ولتاژ نامی | 51.2 Vdc |
| ظرفیت نامی | 100 Ah |
| نوع نصب | دیواری |
| درجه حفاظت | IP20 |
| نمایشگر | LCD |
مشخصات الکتریکی و عملکردی
| مشخصه | مقدار |
|---|---|
| انرژی درجشده در کاتالوگ | 5,120 Wh (5 kWh class) |
| حداکثر جریان شارژ | 100 A |
| حداکثر جریان دشارژ | 100 A |
| عمر چرخهای اعلامشده | >6,000 cycles @ 80% DOD |
| قابلیت توسعه | توسعه ماژولار و اتصال موازی واحدهای سازگار |
مدیریت و حفاظت باتری
BMS هوشمند داخلی، حفاظت و مدیریت سلولها را انجام میدهد. حفاظتها و عملکردهای درجشده در کاتالوگ عبارتاند از:
- حفاظت در برابر شارژ بیش از حد
- حفاظت در برابر دشارژ بیش از حد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر دمای بالا و پایین
- بالانس سلولها
- مدیریت هوشمند وضعیت باتری
ارتباطات و مانیتورینگ
| مشخصه | مقدار |
|---|---|
| رابطهای ارتباطی | RS485 / RS232 / CAN |
| سیستم مدیریت باتری | BMS هوشمند داخلی |
| نمایشگر محلی | LCD |
| کاربرد ارتباط | تبادل داده با اینورتر یا ESS سازگار |
نصب و شرایط محیطی
| مشخصه | مقدار |
|---|---|
| نوع نصب | دیواری |
| ابعاد | 400 × 170 × 580 mm |
| وزن | 53 kg |
| بازه دمای شارژ | 0°C to 55°C |
| بازه دمای دشارژ | -20°C to 60°C |
| دمای نگهداری | 0°C to 50°C |
| رطوبت نسبی | ≤85% RH |
| درجه حفاظت | IP20 |
به دلیل درجه حفاظت IP20, باتری باید در فضای داخلی خشک، دارای تهویه مناسب و دور از آب، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شود. دیوار و اتصالات نصب باید تحمل وزن 53 kg را داشته باشند.
استانداردها و اسناد حمل
| عنوان | موارد درجشده در کاتالوگ |
|---|---|
| استانداردها و انطباقها | CE / UL / IEC 62109-1&2 / IEC 62477 / EN 61000 |
| اسناد حمل باتری | UN38.3 / MSDS / DG Shipping Document |
محتویات بسته
- باتری LFP مدل Raimax-LFP-5kWh-W
- کابلهای ارتباطی RS485 / RS232 / CAN
- متعلقات نصب
- دفترچه راهنمای نصب و بهرهبرداری
کاربردهای پیشنهادی
- خانهها، آپارتمانها و ویلاها
- دفاتر و کسبوکارهای کوچک
- سیستمهای برق پشتیبان برای بارهای ضروری
- سامانههای خورشیدی مستقل و هیبرید
- یکپارچهسازی با اینورتر یا ESS سازگار
الزامات انتخاب و یکپارچهسازی
- بررسی محدوده ولتاژ، جریان مجاز و پروتکل ارتباطی اینورتر یا PCS پیش از اتصال
- استفاده از کابل، فیوز یا کلید DC و تجهیزات حفاظتی متناسب با جریان باتری
- رعایت قطبیت، ارت، فاصله سرویس و تهویه مطابق دستورالعمل سازنده
- اتصال موازی فقط میان واحدهای سازگار و پس از تطبیق تنظیمات BMS و تجهیزات قدرت
- راهاندازی و تنظیم پارامترهای شارژ و دشارژ توسط نیروی فنی مجاز
انتخاب ظرفیت مناسب
ظرفیت 5.12 kWh انرژی نامی باتری است و مدت پشتیبانی واقعی به توان بار، عمق دشارژ، راندمان اینورتر و شرایط بهرهبرداری وابسته خواهد بود. برای دستیابی به عمر چرخهای اعلامشده، تنظیمات شارژ و دشارژ باید با توصیه سازنده هماهنگ شود.
