سیستم ذخیره برق Raimax 30 kWh + 20 kW
دانلودها و مدارک فنی

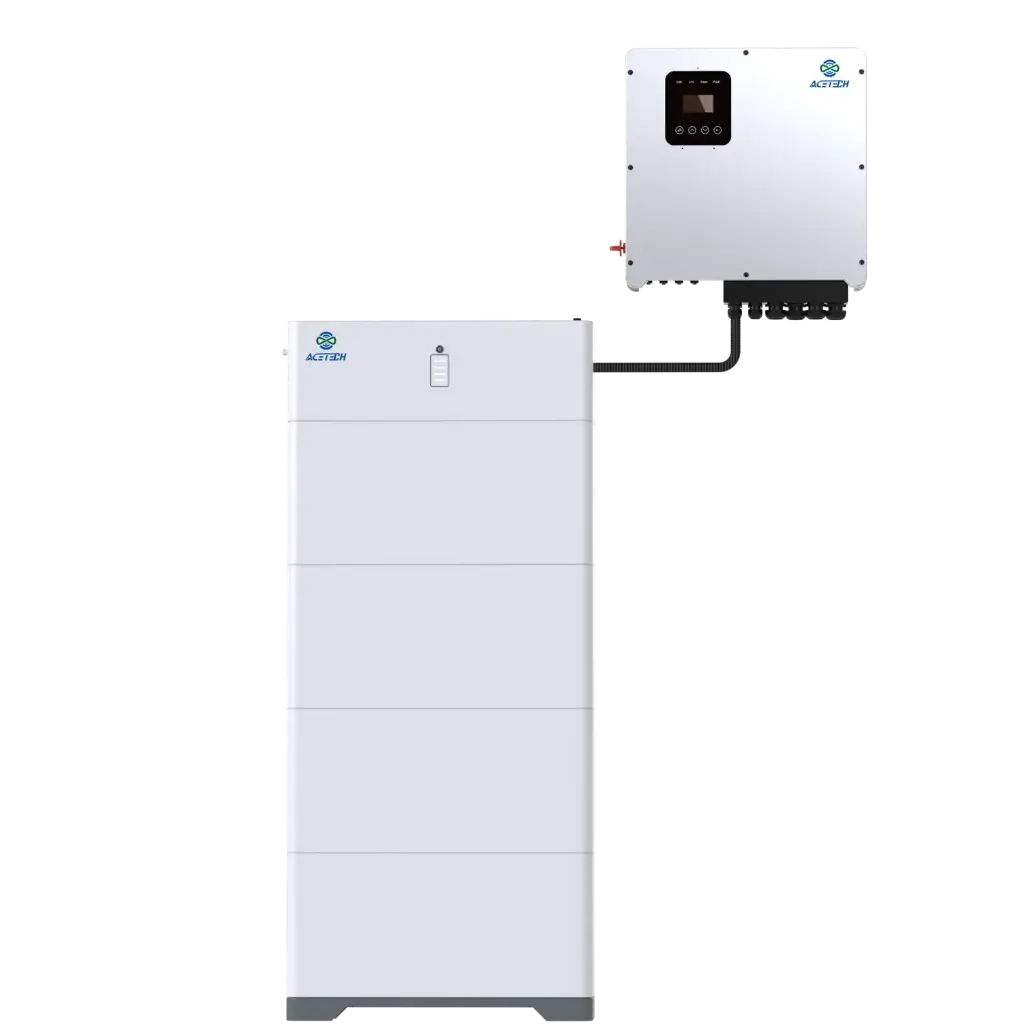

سیستم ذخیره برق Raimax EPS با ظرفیت 30 kWh و توان 20 kW، سهفاز، Split Type
سیستم Raimax EPS مدل Raimax-EPS-30+20-3PH-01 از PCS سهفاز 20 kW و باتری LiFePO4 با ظرفیت 30 kWh تشکیل شده است. این سیستم برای برق پشتیبان و مدیریت انرژی در ساختمانهای بزرگ، مراکز تجاری و کارگاههای کوچک مناسب است.
ورودی خورشیدی تا 26 kW, دو MPPT، خروجی سینوسی خالص و زمان انتقال 10 ms برای بارهای UPS و 20 ms برای لوازم برقی، امکان مدیریت انعطافپذیر منابع را فراهم میکند.
مشخصات اصلی سیستم
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| مدل | Raimax-EPS-30+20-3PH-01 |
| نوع سیستم | EPS سهفاز، Split Type |
| توان خروجی | 20 kW |
| ظرفیت باتری | 30 kWh |
| ولتاژ خروجی | 400 Vac, 3Ph + N |
| نوع موج | سینوسی خالص |
| راندمان اعلامشده | 95% |
| درجه حفاظت | IP20 |
باتری و سیستم مدیریت انرژی
| مشخصه باتری | مقدار |
|---|---|
| فناوری باتری | LiFePO4 |
| انرژی نامی | 30 kWh |
| ولتاژ نامی | 51.2 V |
| ظرفیت نامی | 600 Ah |
| محدوده ولتاژ | 42.0 - 57.0 V |
| آرایش باتری | 16S6P |
| عمر چرخهای | ≥6,000 cycles @ 80% DOD |
| مدیریت باتری | BMS هوشمند یکپارچه |
ورودی خورشیدی و MPPT
| مشخصه ورودی خورشیدی | مقدار |
|---|---|
| حداکثر توان ورودی PV | 26,000 W |
| حداکثر ولتاژ ورودی PV | 1,000 Vdc |
| محدوده ولتاژ MPPT | 200 - 850 Vdc |
| تعداد MPPT | 2 |
| حداکثر جریان شارژ PV | 32 A × 2 |
| حداکثر جریان ورودی PV | 26 A × 2 |
مشخصات خروجی AC
| مشخصه خروجی | مقدار |
|---|---|
| توان نامی | 20,000 W |
| ولتاژ | 400 Vac, 3Ph + N |
| فرکانس | 50 / 60 Hz |
| فرم موج | سینوسی خالص |
| ضریب توان | 1.0 |
| اعوجاج هارمونیکی | THD ≤3% |
| اضافهبار | 110% for 10 min و 150% for 10 sec |
| زمان انتقال | 10 ms برای بارهای UPS و 20 ms برای لوازم برقی |
ورودی AC و مدیریت منابع
| مشخصه ورودی | مقدار |
|---|---|
| ولتاژ نامی | 400 Vac, 3Ph |
| محدوده ولتاژ | 323 - 460 Vac |
| فرکانس | 50 / 60 Hz |
| حالتهای شارژ | PV First / Utility First / Hybrid |
| حداکثر جریان شارژ AC | 100 A |
حفاظتها و عملکردهای ایمنی
- حفاظت در برابر شارژ بیش از حد باتری
- حفاظت در برابر دشارژ بیش از حد باتری
- حفاظت در برابر جریان بیش از حد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر دمای بالا
- حفاظت در برابر دمای پایین
مدیریت هوشمند و مانیتورینگ
- طراحی یکپارچه سیستم ذخیره انرژی
- شارژ باتری از ورودی AC و پنل خورشیدی
- عملکرد UPS برای تأمین برق پشتیبان
- حفاظت هوشمند باتری توسط BMS
- امکان مانیتورینگ از راه دور
- ثبت دادههای عملکرد سیستم
- قابلیت بهروزرسانی Firmware
- حفاظتهای چندگانه و عملکرد کمصدا
- ارتباطات RS485 / Wi-Fi / CAN
- نمایشگر LCD + LED
شرایط نصب و بهرهبرداری
| مشخصه | مقدار |
|---|---|
| نوع نصب | PCS دیواری و باتری زمینی |
| ابعاد باتری | 900 × 650 × 1,450 mm |
| ابعاد PCS | 620 × 260 × 820 mm |
| وزن خالص | 240 kg |
| خنککاری | خنککاری هوشمند با هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% |
| ارتفاع مجاز | ≤2,000 m |
| استانداردهای درجشده | CE / IEC / UN38.3 / RoHS |
با توجه به درجه حفاظت IP20, اجزای سیستم باید در فضای داخلی خشک، دارای تهویه مناسب و دور از بارندگی، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شوند.
کاربردهای پیشنهادی
- ساختمانهای مسکونی بزرگ با بار سهفاز
- دفاتر، فروشگاهها و مراکز تجاری
- کلینیکها و مراکز خدماتی
- کارگاههای کوچک پس از بررسی بارهای موتوری
- سامانههای خورشیدی هیبرید و برق پشتیبان
الزامات طراحی و نصب
- تفکیک بارهای ضروری از بارهای غیرضروری در تابلو برق
- بررسی توان همزمان مصرفکنندهها و جریان راهاندازی بارهای موتوری
- تطبیق آرایه خورشیدی با محدوده ولتاژ، جریان و تعداد MPPT دستگاه
- اجرای کابلکشی AC و DC، ارت و تجهیزات حفاظتی متناسب با جریان سیستم
- رعایت فاصله مناسب برای تهویه، سرویس و دسترسی به PCS و باتری
- تنظیم پارامترهای شارژ، دشارژ و اولویت منابع توسط نیروی فنی مجاز
- توزیع متعادل بار میان فازها و کنترل توالی فاز پیش از راهاندازی
انتخاب ظرفیت مناسب
توان 20 kW ظرفیت خروجی همزمان و باتری 30 kWh مدت تقریبی تأمین انرژی را تعیین میکند. تعادل فازها، جریان راهاندازی و انرژی موردنیاز در دوره قطعی باید در انتخاب نهایی لحاظ شوند.
