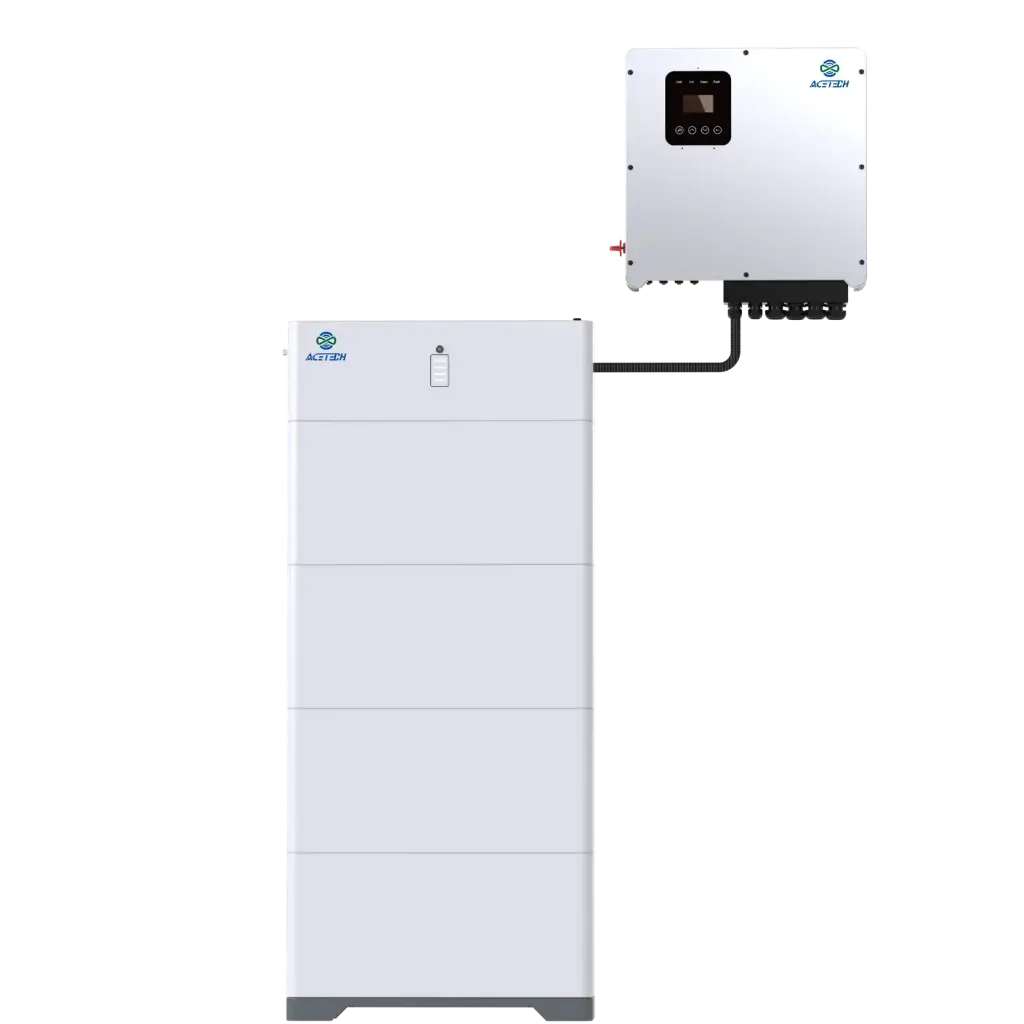

سیستم ذخیره برق Raimax EPS با ظرفیت 20 kWh و توان 5 kW، تکفاز، Split Type
سیستم Raimax EPS مدل Raimax-EPS-20+5-01 از PCS تکفاز 5 kW و باتری LiFePO4 با ظرفیت 20 kWh تشکیل شده است. این مدل برای بارهایی با توان متوسط و مدت پشتیبانی طولانیتر مناسب است.
امکان شارژ از پنل خورشیدی و برق شهر، خروجی سینوسی خالص و زمان انتقال 10 ms برای تجهیزات رایانهای و 20 ms برای لوازم برقی، عملکرد برق پشتیبان را فراهم میکند.
مشخصات اصلی سیستم
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| مدل | Raimax-EPS-20+5-01 |
| نوع سیستم | EPS تکفاز، Split Type |
| توان خروجی نامی | 5 kW |
| ظرفیت نامی باتری | 20 kWh |
| ولتاژ خروجی | 230 Vac ±5% |
| نوع موج | سینوسی خالص |
| راندمان اعلامشده | 94% |
| زمان انتقال | 10 ms برای PC و 20 ms برای لوازم برقی |
| درجه حفاظت | IP20 |
باتری و سیستم مدیریت انرژی
| مشخصه باتری | مقدار |
|---|---|
| فناوری باتری | LiFePO4 |
| انرژی نامی | 20 kWh |
| ولتاژ نامی | 51.2 V |
| ظرفیت نامی | 400 Ah |
| محدوده ولتاژ | 42.0 - 57.0 V |
| آرایش باتری | 16S4P |
| عمر چرخهای | ≥6,000 cycles @ 80% DOD |
| مدیریت باتری | BMS یکپارچه |
ورودی خورشیدی و MPPT
| مشخصه ورودی خورشیدی | مقدار |
|---|---|
| حداکثر توان ورودی PV | 5,500 W |
| حداکثر ولتاژ ورودی PV | 500 Vdc |
| محدوده ولتاژ MPPT | 120 - 430 Vdc |
| تعداد MPPT | 1 |
| حداکثر جریان ورودی PV | 18 A |
| حداکثر جریان شارژ خورشیدی | 80 A |
مشخصات خروجی AC
| مشخصه خروجی | مقدار |
|---|---|
| توان نامی | 5,000 W |
| ولتاژ | 230 Vac ±5% |
| فرکانس | 50 / 60 Hz |
| فرم موج | سینوسی خالص |
| ضریب توان | 1.0 |
| اعوجاج هارمونیکی | THD ≤3% |
| اضافهبار | 110% for 10 min و 150% for 5 sec |
| زمان انتقال | 10 ms برای PC و 20 ms برای لوازم برقی |
ورودی AC و مدیریت منابع
| مشخصه ورودی | مقدار |
|---|---|
| ولتاژ نامی | 230 Vac |
| محدوده ورودی برای PC | 170 - 280 Vac |
| محدوده ورودی برای لوازم برقی | 90 - 280 Vac |
| فرکانس | 50 / 60 Hz با تشخیص خودکار |
| حالتهای شارژ | PV First / Utility First / Hybrid |
| حداکثر جریان شارژ AC | 60 A |
حفاظتها و عملکردهای ایمنی
- حفاظت در برابر شارژ بیش از حد باتری
- حفاظت در برابر دشارژ بیش از حد باتری
- حفاظت در برابر جریان بیش از حد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر دمای بالا
- حفاظت در برابر دمای پایین
- حفاظت در برابر قطبیت معکوس
- حفاظت در برابر اضافهولتاژ لحظهای
- حفاظت خطای اتصال زمین
مدیریت هوشمند و مانیتورینگ
- طراحی یکپارچه سیستم ذخیره انرژی
- شارژ باتری از ورودی AC و پنل خورشیدی
- عملکرد UPS برای تأمین برق پشتیبان
- حفاظت هوشمند باتری توسط BMS
- امکان مانیتورینگ از راه دور
- ثبت دادههای عملکرد سیستم
- قابلیت بهروزرسانی Firmware
- حفاظتهای چندگانه و عملکرد کمصدا
- ارتباطات RS485 / Wi-Fi
- نمایشگر LCD + LED
شرایط نصب و بهرهبرداری
| مشخصه | مقدار |
|---|---|
| نوع نصب | PCS دیواری و باتری زمینی |
| ابعاد PCS | 485 × 270 × 760 mm |
| ابعاد باتری | 560 × 450 × 980 mm |
| وزن PCS | 38 kg |
| وزن باتری | 150 kg |
| خنککاری | گردش طبیعی هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% |
| ارتفاع مجاز | ≤2,000 m |
| استانداردهای درجشده | CE / IEC / UN38.3 / RoHS |
با توجه به درجه حفاظت IP20, اجزای سیستم باید در فضای داخلی خشک، دارای تهویه مناسب و دور از بارندگی، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شوند.
کاربردهای پیشنهادی
- خانهها و ویلاهای نیازمند مدت پشتیبانی بیشتر
- دفاتر، فروشگاهها و کسبوکارهای کوچک
- تجهیزات رایانهای، شبکه و روشنایی
- سیستمهای خورشیدی مستقل و هیبرید
- بارهای تکفاز متناسب با توان 5 کیلووات
الزامات طراحی و نصب
- تفکیک بارهای ضروری از بارهای غیرضروری در تابلو برق
- بررسی توان همزمان مصرفکنندهها و جریان راهاندازی بارهای موتوری
- تطبیق آرایه خورشیدی با محدوده ولتاژ، جریان و تعداد MPPT دستگاه
- اجرای کابلکشی AC و DC، ارت و تجهیزات حفاظتی متناسب با جریان سیستم
- رعایت فاصله مناسب برای تهویه، سرویس و دسترسی به PCS و باتری
- تنظیم پارامترهای شارژ، دشارژ و اولویت منابع توسط نیروی فنی مجاز
انتخاب ظرفیت مناسب
ظرفیت 20 kWh مدت پشتیبانی بالقوه بیشتری نسبت به سیستمهای همتوان با باتری کوچکتر فراهم میکند، اما توان همزمان بار نباید از ظرفیت نامی 5 kW فراتر رود.
