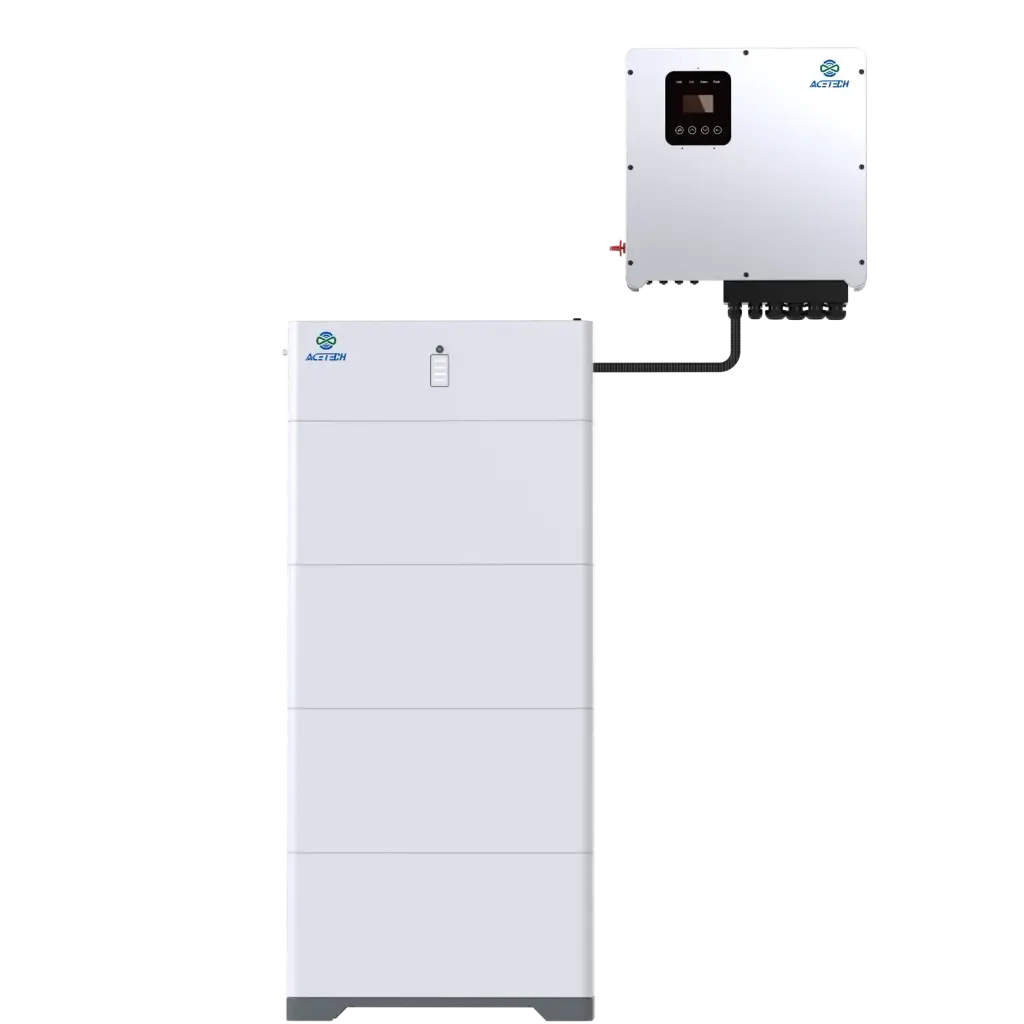

سیستم ذخیره برق Raimax EPS با توان 20 kW و ظرفیت 20 kWh، سهفاز
سیستم ذخیره برق Raimax EPS مدل EPS-20+20-F-3PH با توان خروجی 20 kW و ظرفیت ذخیره‌سازی 20 kWh، یک راهکار یکپارچه برای تأمین برق پشتیبان در زمان قطع برق و مدیریت انرژی است. این سیستم با ترکیب PCS هوشمند و باتری LiFePO4، انرژی موردنیاز تجهیزات متصل را مدیریت کرده و در زمان خاموشی به‌صورت خودکار از انرژی ذخیره‌شده در باتری استفاده می‌کند.
خروجی سینوسی خالص، امکان شارژ باتری از برق شهر یا پنل خورشیدی، مدیریت هوشمند شارژ و دشارژ و قابلیت مانیتورینگ و ارتباطات، این سیستم را برای کاربردهای متناسب با توان و ظرفیت دستگاه مناسب می‌کند. ساختار نصب PCS دیواری و باتری زمینی نیز امکان جانمایی متناسب با شرایط پروژه را فراهم می‌کند.
مشخصات فنی سیستم
| مشخصه | مقدار |
|---|---|
| مدل | EPS-20+20-F-3PH |
| توان خروجی نامی | 20 kW |
| ظرفیت ذخیره‌سازی | 20 kWh |
| نوع باتری | LiFePO4 |
| ولتاژ / ظرفیت باتری | 204.8 V / 100 Ah |
| عمر چرخه‌ای باتری | ≥6,000 cycles @ 80% DOD |
| سیستم مدیریت باتری | BMS یکپارچه |
| ولتاژ خروجی | 400 Vac, 3Ph (3L/N/PE) |
| فرکانس خروجی | 50 / 60 Hz |
| نوع موج خروجی | سینوسی خالص |
| راندمان | ≥97.5% |
| حداکثر توان ورودی خورشیدی | 30 kW |
| محدوده MPPT | 200 - 850 Vdc |
| ارتباطات | CAN / RS485 / Wi-Fi / Ethernet / Modbus TCP |
| نوع نصب | PCS دیواری و باتری زمینی |
| درجه حفاظت | IP54 |
عملکرد و قابلیت‌ها
- تأمین خودکار برق بارهای متصل در زمان قطع برق شهر
- خروجی سینوسی خالص برای تأمین برق پایدار تجهیزات متناسب با توان سیستم
- امکان شارژ باتری از برق شهر و پنل خورشیدی
- مدیریت هوشمند شارژ و دشارژ باتری توسط PCS و BMS
- شارژ باتری از ورودی AC و پنل خورشیدی
- عملکرد UPS برای تأمین برق پشتیبان
- حفاظت هوشمند باتری توسط BMS
- حفاظت باتری در برابر شارژ و دشارژ بیش از حد، اضافه‌جریان، اتصال کوتاه و شرایط دمایی نامناسب
شرایط نصب
| مشخصه | مقدار |
|---|---|
| نوع نصب | PCS دیواری و باتری زمینی |
| ابعاد تقریبی مجموعه | 750 × 600 × 1,450 mm |
| وزن | 250 kg |
| خنک‌کاری | خنک‌کاری هوشمند با هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% بدون میعان |
| ارتفاع مجاز | ≤2,000 m |
| استانداردهای درج‌شده | CE / IEC / UN38.3 / RoHS |
محل نصب باید دارای سطح یا سازه مقاوم، تهویه مناسب، فضای کافی برای سرویس و دسترسی ایمن به تجهیزات باشد. کابل‌کشی، ارت و تجهیزات حفاظتی نیز باید متناسب با توان و مشخصات الکتریکی سیستم اجرا شوند.
کاربردهای پیشنهادی
- ساختمان‌های اداری و تجاری دارای بار سهفاز
- فروشگاه‌ها و مراکز خدماتی
- کارگاه‌ها و صنایع کوچک پس از بررسی بارهای موتوری
- سیستمهای برق پشتیبان سهفاز
- سامانه‌های خورشیدی هیبرید
انتخاب و نصب سیستم
توان 20 kW نشان‌دهنده توان نامی خروجی سیستم است و ظرفیت 20 kWh میزان انرژی قابل ذخیره را مشخص می‌کند. مدت زمان تأمین برق به نوع و میزان مصرف تجهیزات متصل بستگی دارد. پیش از نصب، مجموع توان هم‌زمان مصرف‌کننده‌ها و جریان راه‌اندازی تجهیزاتی مانند پمپ، کولر، موتور و کمپرسور باید بررسی شود. در سیستمهای سهفاز، تعادل بار میان فازها نیز باید در طراحی در نظر گرفته شود.
