سیستم ذخیره برق Raimax 20 kWh + 15 kW سهفاز
دانلودها و مدارک فنی

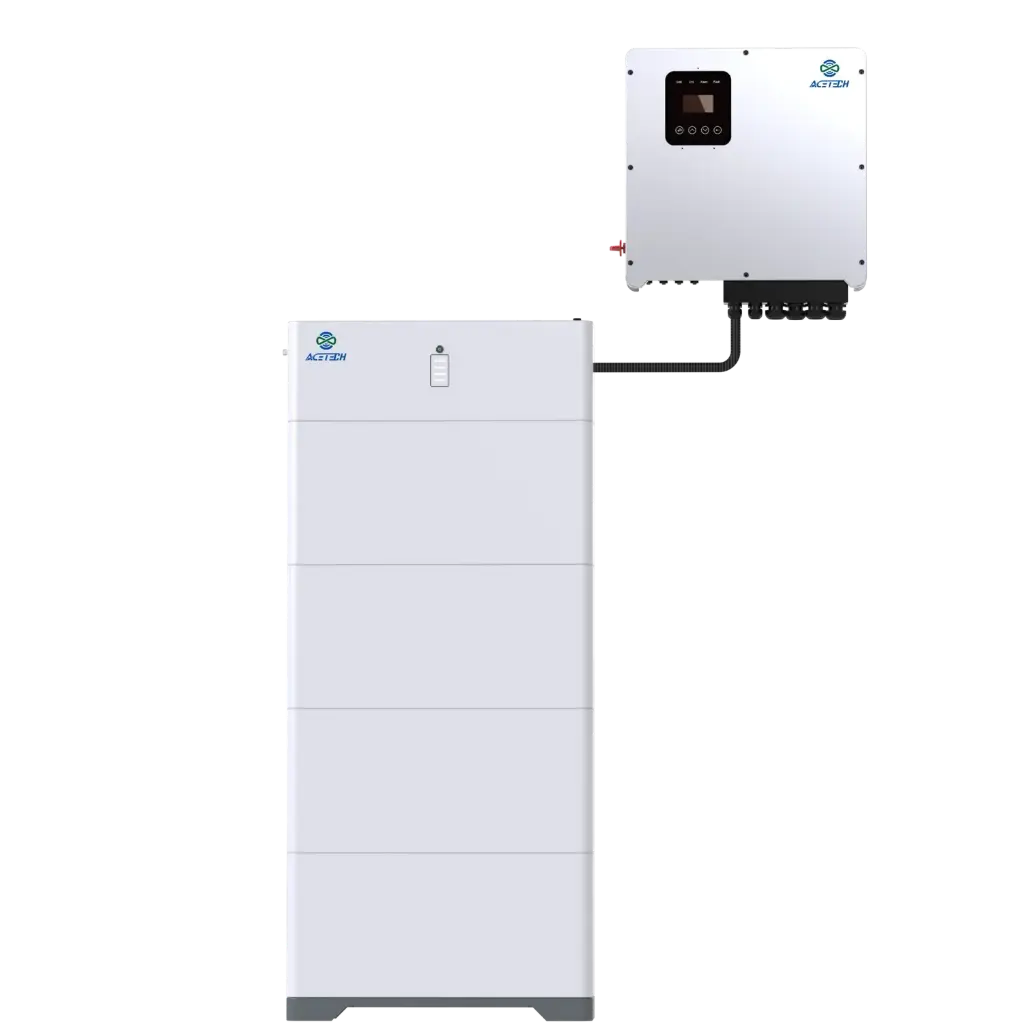

سیستم ذخیره برق Raimax EPS با ظرفیت 20 kWh و توان 15 kW، سهفاز، Split Type
سیستم Raimax EPS مدل Raimax-EPS-20+15-01 یک راهکار سهفاز برای ذخیره انرژی، برق پشتیبان و مدیریت همزمان پنل خورشیدی، باتری و ورودی AC است. سیستم از PCS با توان 15 kW و باتری LiFePO4 با ظرفیت 20 kWh تشکیل شده است.
خروجی 400 Vac, 3Ph, زمان انتقال 10 ms, ورودی خورشیدی 22.5 kW و دو ردیاب MPPT، این مدل را برای ساختمانهای بزرگ، دفاتر، فروشگاهها و مصارف تجاری سبک مناسب میکند.
مشخصات اصلی سیستم
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| مدل | Raimax-EPS-20+15-01 |
| نوع سیستم | EPS سهفاز، Split Type |
| توان خروجی نامی | 15 kW |
| ظرفیت نامی باتری | 20 kWh |
| ولتاژ خروجی | 400 Vac, 3Ph |
| نوع موج | سینوسی خالص |
| راندمان اعلامشده | 97.6% |
| زمان انتقال | 10 ms |
| درجه حفاظت | IP20 |
باتری و سیستم مدیریت انرژی
| مشخصه باتری | مقدار |
|---|---|
| فناوری باتری | LiFePO4 |
| انرژی نامی | 20 kWh |
| ولتاژ نامی | 51.2 V |
| ظرفیت نامی | 400 Ah |
| محدوده ولتاژ | 42.0 - 57.0 V |
| آرایش باتری | 16S4P |
| عمر چرخهای | ≥6,000 cycles @ 80% DOD |
| مدیریت باتری | BMS هوشمند یکپارچه |
ورودی خورشیدی و MPPT
| مشخصه ورودی خورشیدی | مقدار |
|---|---|
| حداکثر توان ورودی PV | 22,500 W |
| حداکثر ولتاژ ورودی PV | 1,000 Vdc |
| ولتاژ راهاندازی | 180 Vdc |
| محدوده ولتاژ MPPT | 180 - 850 Vdc |
| تعداد MPPT | 2 |
| حداکثر جریان ورودی PV | 2 × 26 A |
| حداکثر جریان اتصال کوتاه PV | 2 × 32 A |
مشخصات خروجی AC
| مشخصه خروجی | مقدار |
|---|---|
| توان نامی | 15,000 W |
| ولتاژ | 400 Vac, 3Ph |
| فرکانس | 50 / 60 Hz |
| فرم موج | سینوسی خالص |
| ضریب توان | 1.0 |
| اعوجاج هارمونیکی | THD <3% |
| اضافهبار | 110% for 10 min و 150% for 5 sec |
| زمان انتقال | 10 ms |
ورودی AC و مدیریت منابع
| مشخصه ورودی | مقدار |
|---|---|
| ولتاژ نامی ورودی | 400 Vac |
| محدوده ولتاژ | 323 - 460 Vac |
| فرکانس | 50 / 60 Hz با تشخیص خودکار |
| حالتهای شارژ | PV First / Utility First / Hybrid |
| حداکثر جریان شارژ AC | 200 A |
حفاظتها و عملکردهای ایمنی
- حفاظت در برابر شارژ بیش از حد باتری
- حفاظت در برابر دشارژ بیش از حد باتری
- حفاظت در برابر جریان بیش از حد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر دمای بالا
- حفاظت در برابر دمای پایین
مدیریت هوشمند و مانیتورینگ
- طراحی یکپارچه سیستم ذخیره انرژی
- شارژ باتری از ورودی AC و پنل خورشیدی
- عملکرد UPS برای تأمین برق پشتیبان
- حفاظت هوشمند باتری توسط BMS
- امکان مانیتورینگ از راه دور
- ثبت دادههای عملکرد سیستم
- قابلیت بهروزرسانی Firmware
- حفاظتهای چندگانه و عملکرد کمصدا
- ارتباطات CAN / RS485 / Wi-Fi
- نمایشگر LCD + LED
شرایط نصب و بهرهبرداری
| مشخصه | مقدار |
|---|---|
| نوع نصب | PCS دیواری و باتری زمینی |
| ابعاد PCS | 680 × 420 × 233 mm |
| ابعاد باتری | 770 × 510 × 377 mm |
| وزن PCS | 35 kg |
| وزن باتری | 155 kg |
| خنککاری | خنککاری هوشمند با هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% |
| ارتفاع مجاز | ≤2,000 m |
| استانداردهای درجشده | CE / IEC / UN38.3 / RoHS |
با توجه به درجه حفاظت IP20, اجزای سیستم باید در فضای داخلی خشک، دارای تهویه مناسب و دور از بارندگی، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شوند.
کاربردهای پیشنهادی
- خانههای بزرگ و ویلاهای دارای بار سهفاز
- ساختمانهای اداری و تجاری
- فروشگاهها، کلینیکها و مراکز خدماتی
- سیستمهای برق پشتیبان سهفاز
- سامانههای خورشیدی هیبرید
الزامات طراحی و نصب
- تفکیک بارهای ضروری از بارهای غیرضروری در تابلو برق
- بررسی توان همزمان مصرفکنندهها و جریان راهاندازی بارهای موتوری
- تطبیق آرایه خورشیدی با محدوده ولتاژ، جریان و تعداد MPPT دستگاه
- اجرای کابلکشی AC و DC، ارت و تجهیزات حفاظتی متناسب با جریان سیستم
- رعایت فاصله مناسب برای تهویه، سرویس و دسترسی به PCS و باتری
- تنظیم پارامترهای شارژ، دشارژ و اولویت منابع توسط نیروی فنی مجاز
- توزیع متعادل بار میان فازها و کنترل توالی فاز پیش از راهاندازی
انتخاب ظرفیت مناسب
توان 15 kW ظرفیت نامی خروجی سهفاز و ظرفیت 20 kWh انرژی نامی باتری را مشخص میکند. انتخاب نهایی باید بر اساس توان همزمان، تعادل فازها، جریان راهاندازی و مدت پشتیبانی موردنیاز انجام شود.
