سیستم ذخیره برق Raimax 15 kWh + 10 kW
دانلودها و مدارک فنی
سیستم ذخیره برق Raimax EPS با ظرفیت 15 kWh و توان 10 kW، سهفاز، Split Type
سیستم ذخیره برق سهفاز Raimax EPS از یک PCS با توان نامی 10 kW و یک باتری LiFePO4 با ظرفیت نامی 15 kWh تشکیل شده است. این سیستم برای برق پشتیبان و مدیریت هوشمند انرژی در خانههای بزرگ، ویلاها، دفاتر، فروشگاهها و کسبوکارهای کوچک مناسب است.
خروجی سهفاز 230/400 Vac, زمان انتقال 10 ms و موج سینوسی خالص امکان تأمین بارهای ضروری متناسب با توان سیستم را فراهم میکند. انرژی قابل استفاده باتری 13.5 kWh اعلام شده است.

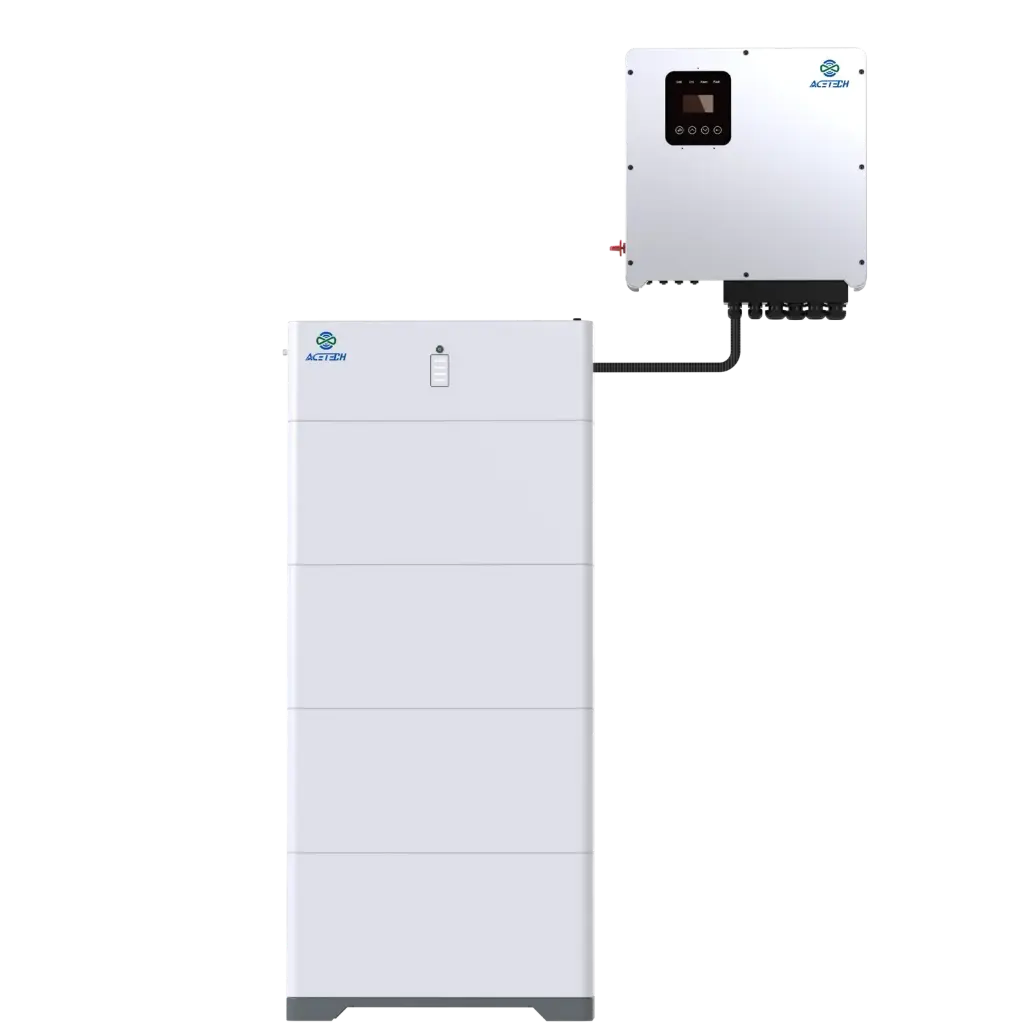

ساختار Split Type شامل PCS دیواری و باتری زمینی است و امکان جانمایی منعطفتر و دسترسی مناسب برای سرویس را فراهم میکند.
مشخصات اصلی سیستم
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| مدل | Raimax-EPS-15+10-3Ph-01 |
| کد داخلی | EPS-15+10-F-3PH |
| نوع محصول | سیستم ذخیره برق EPS سهفاز، Split Type |
| توان خروجی نامی | 10 kW |
| ظرفیت نامی باتری | 15 kWh |
| انرژی قابل استفاده باتری | 13.5 kWh |
| نوع باتری | LiFePO4 |
| ولتاژ نامی باتری | 307.2 V |
| ظرفیت نامی باتری | 50 Ah |
| خروجی AC | 230/400 Vac, 3Ph + N |
| نوع موج خروجی | سینوسی خالص |
| حداکثر راندمان | 97.5% |
| زمان انتقال | 10 ms |
| ساختار نصب | PCS دیواری و باتری زمینی |
| درجه حفاظت | IP20 |
| ارتباطات | RS485 / CAN / Wi-Fi |
| نمایشگر | LCD + LED |
باتری لیتیومی 15 kWh ولتاژ بالا
بانک باتری LiFePO4 با ولتاژ نامی 307.2 V و ظرفیت 50 Ah به BMS هوشمند داخلی مجهز است. انرژی نامی باتری 15 kWh و انرژی قابل استفاده آن 13.5 kWh اعلام شده است.
| مشخصه باتری | مقدار |
|---|---|
| فناوری باتری | LiFePO4 |
| انرژی نامی | 15 kWh |
| انرژی قابل استفاده | 13.5 kWh |
| ولتاژ نامی | 307.2 V |
| ظرفیت نامی | 50 Ah |
| محدوده ولتاژ | 270 - 350 V |
| عمر چرخهای | ≥6,000 cycles @ 80% DOD |
| مدیریت باتری | BMS هوشمند یکپارچه |
حفاظتهای باتری
- حفاظت در برابر شارژ بیش از حد
- حفاظت در برابر دشارژ بیش از حد
- حفاظت در برابر جریان بیش از حد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر دمای بالا
- حفاظت در برابر دمای پایین
ورودی خورشیدی و MPPT
دو ردیاب MPPT برای اتصال دو ورودی مستقل خورشیدی در نظر گرفته شده است. طراحی رشتهها باید با ولتاژ راهاندازی، محدوده MPPT، حداکثر ولتاژ و جریان مجاز دستگاه تطبیق داده شود.
| مشخصه ورودی خورشیدی | مقدار |
|---|---|
| حداکثر توان ورودی PV | 15,000 W |
| حداکثر ولتاژ ورودی PV | 1,000 Vdc |
| ولتاژ راهاندازی | 160 Vdc |
| محدوده ولتاژ MPPT | 200 - 850 Vdc |
| تعداد MPPT | 2 |
| تعداد رشته برای هر MPPT | 1 |
| حداکثر جریان ورودی PV | 2 × 16 A |
مشخصات خروجی AC
| مشخصه خروجی | مقدار |
|---|---|
| توان خروجی نامی | 10,000 W |
| توان ظاهری نامی | 10,000 VA |
| ولتاژ خروجی | 230/400 Vac, 3Ph + N |
| فرکانس خروجی | 50 / 60 Hz |
| نوع موج | سینوسی خالص |
| ضریب توان | 1.0 قابل تنظیم از 0.8 leading to 0.8 lagging |
| اعوجاج هارمونیکی | THD <3% |
| حداکثر راندمان | 97.5% |
| زمان انتقال | 10 ms |
مشخصات ورودی AC و شارژ
| مشخصه ورودی | مقدار |
|---|---|
| ولتاژ نامی ورودی | 230/400 Vac |
| محدوده ولتاژ فاز به نول | 180 - 276 Vac |
| محدوده فرکانس | 45 - 55 Hz / 55 - 65 Hz |
| حالتهای شارژ | PV First / Utility First / Hybrid |
| حداکثر جریان شارژ AC | 50 A |
عملکرد UPS و تأمین برق پشتیبان
عملکرد UPS با زمان انتقال 10 ms برای تداوم تغذیه بارهای ضروری در زمان قطع برق طراحی شده است.
خروجی سهفاز سینوسی خالص برای تجهیزات اداری، روشنایی، سامانههای ارتباطی و سایر بارهای سازگار مناسب است. بارهای موتوری و تجهیزات دارای جریان راهاندازی بالا باید پیش از اتصال بررسی شوند.
مدیریت هوشمند و مانیتورینگ
- مدیریت خودکار شارژ و دشارژ باتری
- شارژ باتری از ورودی AC و پنل خورشیدی
- امکان تعیین اولویت خورشیدی، برق شهر و حالت هیبرید
- ارتباط از طریق RS485 / CAN / Wi-Fi
- نمایش وضعیت سیستم از طریق LCD + LED
- مانیتورینگ از راه دور
- ثبت اطلاعات عملکرد سیستم
- قابلیت بهروزرسانی Firmware
- حفاظتهای چندگانه و عملکرد کمصدا
شرایط نصب و بهرهبرداری
| مشخصه | مقدار |
|---|---|
| نوع نصب | PCS دیواری و باتری زمینی |
| ابعاد PCS | 620 × 190 × 580 mm |
| ابعاد باتری | 650 × 320 × 1,200 mm |
| وزن خالص تقریبی مجموعه | 160 kg |
| روش خنککاری | خنککاری هوشمند با هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% بدون میعان |
| ارتفاع مجاز نصب | ≤2,000 m |
| استانداردهای درجشده | CE / IEC / UN38.3 / RoHS |
با توجه به درجه حفاظت IP20, PCS و باتری باید در فضای داخلی خشک، دارای تهویه مناسب و دور از بارندگی، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شوند.
کاربردهای پیشنهادی
- خانههای بزرگ و ویلاها با بار سهفاز
- دفاتر و ساختمانهای اداری
- فروشگاهها و کسبوکارهای کوچک
- سیستمهای برق پشتیبان سهفاز
- سامانههای خورشیدی هیبرید
- تجهیزات شبکه، روشنایی و بارهای اداری
الزامات طراحی و نصب
- تفکیک بارهای ضروری از بارهای غیرضروری در تابلو برق
- بررسی توان همزمان هر سه فاز و توزیع متعادل بار
- کنترل جریان راهاندازی موتور، پمپ، کولر و کمپرسور
- اجرای کابلکشی DC و AC، ارت و تجهیزات حفاظتی متناسب با جریان سیستم
- رعایت فاصله مناسب برای تهویه، سرویس و دسترسی به تجهیزات
- طراحی آرایه خورشیدی مطابق ولتاژ و جریان مجاز هر MPPT
انتخاب ظرفیت مناسب
توان 10 kW ظرفیت نامی خروجی سیستم را مشخص میکند و انرژی قابل استفاده 13.5 kWh مدت تقریبی برق پشتیبان را تعیین میکند. محاسبه نهایی باید بر اساس توان همزمان، انرژی مصرفی، تعادل بار سهفاز، جریان راهاندازی و مدت پشتیبانی انجام شود.
