سیستم ذخیره برق Raimax EPS با ظرفیت 10 kWh و توان 6 kW، Split Type
سیستم ذخیره برق Raimax EPS از یک PCS تکفاز با توان 6 kW و یک باتری LiFePO4 با ظرفیت 10 kWh تشکیل شده است. این سیستم برای برق پشتیبان و مدیریت هوشمند انرژی در خانهها، ویلاها، دفاتر، کلینیکها، فروشگاهها و کسبوکارهای کوچک مناسب است.
زمان انتقال سریع، خروجی سینوسی خالص و امکان شارژ از پنل خورشیدی و ورودی AC، تداوم کار بارهای ضروری را در زمان قطع برق فراهم میکند.

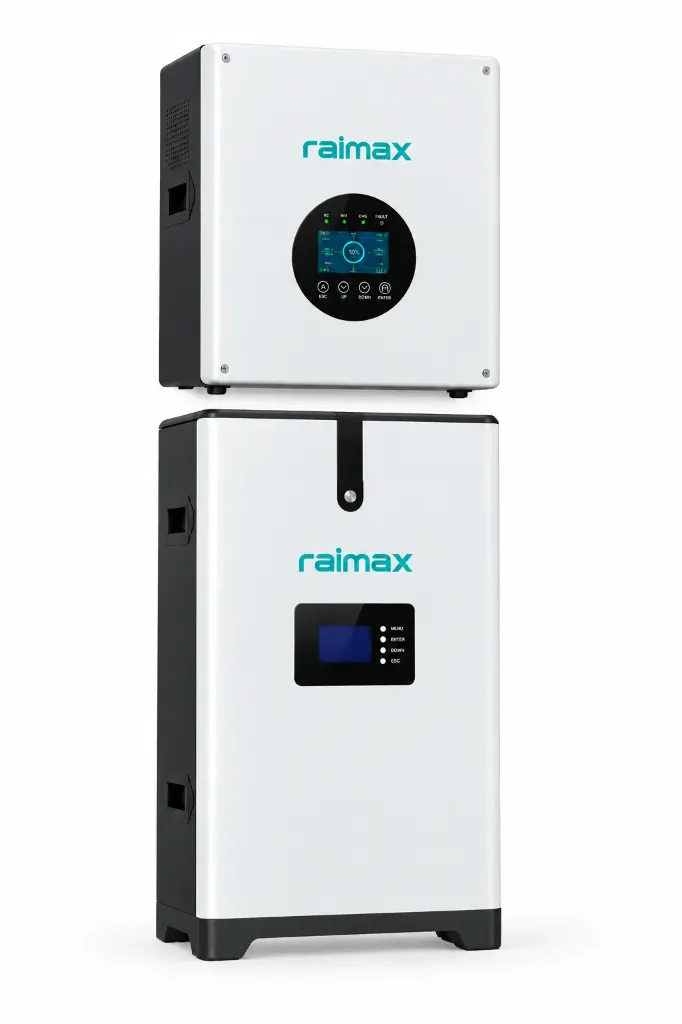

ساختار Split Type شامل PCS دیواری و باتری زمینی است و دسترسی مناسب برای سرویس، تهویه و جانمایی تجهیزات را فراهم میکند.
مشخصات اصلی سیستم
| مشخصه | مقدار |
|---|---|
| برند | Raimax |
| مدل | Raimax-EPS-10+6-FM-01 |
| کد داخلی | EPS-10+6-F-01 |
| نوع محصول | سیستم ذخیره برق EPS تکفاز، Split Type |
| توان خروجی نامی | 6 kW |
| ظرفیت نامی باتری | 10 kWh |
| نوع باتری | LiFePO4 |
| ولتاژ نامی باتری | 51.2 V |
| ظرفیت نامی باتری | 200 Ah |
| خروجی AC | 230 Vac ±5% |
| نوع موج خروجی | سینوسی خالص |
| راندمان | ≥94% |
| زمان انتقال | 10 ms برای PC و 20 ms برای لوازم برقی |
| ساختار نصب | PCS دیواری و باتری زمینی |
| درجه حفاظت | IP20 |
| ارتباطات | CAN / RS485 / Wi-Fi |
| نمایشگر | LCD + LED |
باتری لیتیومی 10 kWh
باتری LiFePO4 با ولتاژ نامی 51.2 V و ظرفیت 200 Ah به BMS داخلی مجهز است. این ساختار برای شارژ و دشارژ مکرر و ذخیرهسازی پایدار انرژی طراحی شده است.
| مشخصه باتری | مقدار |
|---|---|
| فناوری باتری | LiFePO4 |
| انرژی نامی | 10 kWh |
| ولتاژ نامی | 51.2 V |
| ظرفیت نامی | 200 Ah |
| محدوده ولتاژ | 42.0 - 57.6 V |
| آرایش سلولها | 16S2P |
| عمر چرخهای | ≥6,000 cycles @ 80% DOD |
| مدیریت باتری | BMS یکپارچه |
حفاظتهای باتری
- حفاظت در برابر شارژ بیش از حد
- حفاظت در برابر دشارژ بیش از حد
- حفاظت در برابر جریان بیش از حد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر دمای بالا
- حفاظت در برابر دمای پایین
ورودی خورشیدی و MPPT
دو ردیاب MPPT امکان مدیریت مستقل دو ورودی خورشیدی را فراهم میکنند. آرایش رشتهها باید با حداکثر ولتاژ، محدوده کاری MPPT و جریان مجاز هر ورودی تطبیق داده شود.
| مشخصه ورودی خورشیدی | مقدار |
|---|---|
| حداکثر توان ورودی PV | 7,800 W |
| حداکثر ولتاژ ورودی PV | 500 Vdc |
| محدوده ولتاژ MPPT | 120 - 430 Vdc |
| تعداد MPPT | 2 |
| حداکثر جریان ورودی PV | 2 × 18 A |
| حداکثر جریان شارژ خورشیدی | 100 A |
مشخصات خروجی AC
| مشخصه خروجی | مقدار |
|---|---|
| توان خروجی نامی | 6,000 W |
| ولتاژ خروجی | 230 Vac ±5% |
| فرکانس خروجی | 50 / 60 Hz |
| نوع موج | سینوسی خالص |
| ضریب توان | 1.0 |
| اعوجاج هارمونیکی | THD ≤3% در بار خطی |
| ظرفیت اضافهبار | 110% به مدت 10 دقیقه و 150% به مدت 5 ثانیه |
| راندمان | ≥94% |
| زمان انتقال | 10 ms برای PC و 20 ms برای لوازم برقی |
مشخصات ورودی AC و شارژ
| مشخصه ورودی | مقدار |
|---|---|
| ولتاژ نامی ورودی | 230 Vac |
| محدوده ورودی در حالت PC | 170 - 280 Vac |
| محدوده ورودی در حالت Appliance | 90 - 280 Vac |
| فرکانس ورودی | 50 / 60 Hz با تشخیص خودکار |
| حالتهای شارژ | PV First / Utility First / Hybrid |
| حداکثر جریان شارژ AC | 100 A |
عملکرد UPS و تأمین برق پشتیبان
عملکرد UPS سیستم، انتقال بارهای ضروری به باتری را هنگام قطع برق فراهم میکند. زمان انتقال برای تجهیزات رایانهای 10 ms و برای لوازم برقی 20 ms اعلام شده است.
سیستم از شارژ ترکیبی AC و خورشیدی پشتیبانی میکند. استفاده از ژنراتور بهعنوان منبع AC باید پس از بررسی کیفیت ولتاژ و فرکانس و مطابق طراحی پروژه انجام شود.
مدیریت هوشمند و مانیتورینگ
- مدیریت خودکار شارژ و دشارژ باتری
- شارژ باتری از ورودی AC و پنل خورشیدی
- امکان تعیین اولویت خورشیدی، برق شهر و حالت هیبرید
- ارتباط از طریق CAN / RS485 / Wi-Fi
- نمایش وضعیت سیستم از طریق LCD + LED
- امکان مانیتورینگ از راه دور
- ثبت اطلاعات عملکرد سیستم
- قابلیت بهروزرسانی Firmware
- حفاظتهای چندگانه و عملکرد کمصدا
شرایط نصب و بهرهبرداری
| مشخصه | مقدار |
|---|---|
| نوع نصب | PCS دیواری و باتری زمینی |
| ابعاد تقریبی مجموعه | 600 × 260 × 1,100 mm |
| وزن | 125 kg |
| روش خنککاری | خنککاری هوشمند با هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% بدون میعان |
| ارتفاع مجاز نصب | ≤2,000 m |
| استانداردهای درجشده | CE / IEC / UN38.3 / RoHS |
با توجه به درجه حفاظت IP20, اجزای سیستم باید در فضای داخلی خشک، دارای تهویه مناسب و دور از بارندگی، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شوند.
کاربردهای پیشنهادی
- خانهها و آپارتمانهای مسکونی
- ویلاها و خانهباغها
- دفاتر اداری
- کلینیکها و تجهیزات ضروری پس از ارزیابی بار
- فروشگاهها و کسبوکارهای کوچک
- سیستمهای خورشیدی مستقل یا هیبرید
- تجهیزات شبکه، رایانه، روشنایی و لوازم خانگی متناسب با توان سیستم
الزامات طراحی و نصب
- تفکیک بارهای ضروری از بارهای غیرضروری در تابلو برق
- بررسی مجموع توان همزمان مصرفکنندهها
- کنترل جریان راهاندازی موتور، پمپ، کولر و کمپرسور
- اجرای کابلکشی، ارت و تجهیزات حفاظتی متناسب با جریان سیستم
- رعایت فاصله مناسب برای تهویه، سرویس و دسترسی به تجهیزات
- طراحی آرایه خورشیدی مطابق محدوده ولتاژ و جریان هر MPPT
انتخاب ظرفیت مناسب
توان 6 kW ظرفیت نامی خروجی سیستم را مشخص میکند و ظرفیت 10 kWh باتری، مدت تقریبی تأمین برق را تعیین میکند. انتخاب نهایی باید بر اساس توان همزمان، انرژی مصرفی، جریان راهاندازی و مدت پشتیبانی موردنیاز انجام شود.
