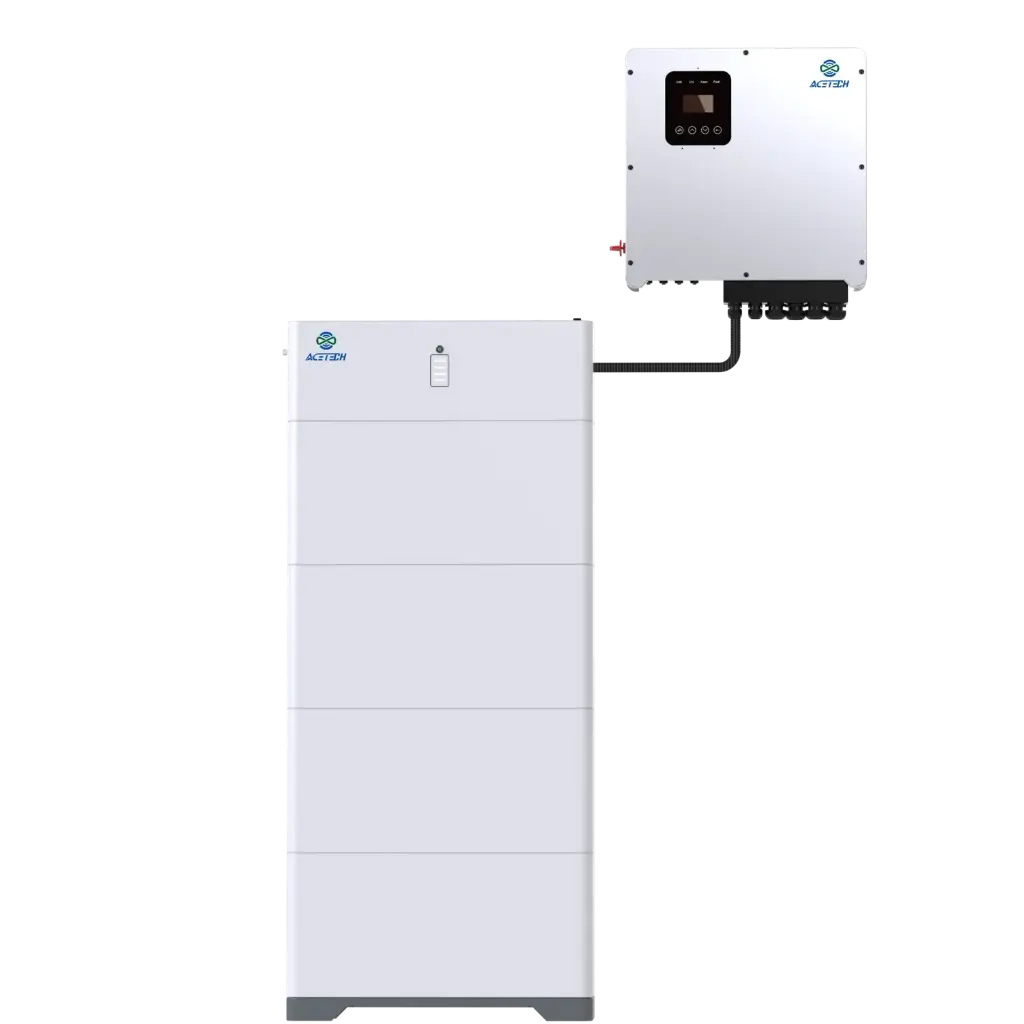

سیستم ذخیره برق Raimax EPS با توان 5 kW و ظرفیت 10.24 kWh
سیستم ذخیره برق Raimax EPS مدل EPS-10+5-F-01 با توان خروجی 5 kW و ظرفیت ذخیره‌سازی 10.24 kWh، یک راهکار یکپارچه برای تأمین برق پشتیبان در زمان قطع برق و مدیریت انرژی است. این سیستم با ترکیب PCS هوشمند و باتری LiFePO4، انرژی موردنیاز تجهیزات متصل را مدیریت کرده و در زمان خاموشی به‌صورت خودکار از انرژی ذخیره‌شده در باتری استفاده می‌کند.
خروجی سینوسی خالص، امکان شارژ باتری از برق شهر یا پنل خورشیدی، مدیریت هوشمند شارژ و دشارژ و قابلیت مانیتورینگ و ارتباطات، این سیستم را برای کاربردهای متناسب با توان و ظرفیت دستگاه مناسب می‌کند. ساختار نصب دیواری / زمینی، Split Type نیز امکان جانمایی متناسب با شرایط پروژه را فراهم می‌کند.
مشخصات فنی سیستم
| مشخصه | مقدار |
|---|---|
| مدل | EPS-10+5-F-01 |
| توان خروجی نامی | 5 kW |
| ظرفیت ذخیره‌سازی | 10.24 kWh |
| نوع باتری | LiFePO4 |
| ولتاژ / ظرفیت باتری | 51.2 V / 200 Ah |
| عمر چرخه‌ای باتری | ≥6,000 cycles @ 80% DOD |
| سیستم مدیریت باتری | BMS یکپارچه |
| ولتاژ خروجی | 230 Vac ±5% |
| فرکانس خروجی | 50 / 60 Hz |
| نوع موج خروجی | سینوسی خالص |
| راندمان | ≥94% |
| حداکثر توان ورودی خورشیدی | 5,500 W |
| محدوده MPPT | 120 - 430 Vdc |
| ارتباطات | RS485 / Wi-Fi |
| نوع نصب | دیواری / زمینی، Split Type |
| درجه حفاظت | IP20 |
عملکرد و قابلیت‌ها
- تأمین خودکار برق بارهای متصل در زمان قطع برق شهر
- خروجی سینوسی خالص برای تأمین برق پایدار تجهیزات متناسب با توان سیستم
- امکان شارژ باتری از برق شهر و پنل خورشیدی
- مدیریت هوشمند شارژ و دشارژ باتری توسط PCS و BMS
- مدیریت خودکار شارژ و دشارژ باتری
- پشتیبانی از شارژ باتری از برق شهر و پنل خورشیدی
- امکان تعیین اولویت خورشیدی، برق شهر و حالت هیبرید
- حفاظت باتری در برابر شارژ و دشارژ بیش از حد، اضافه‌جریان، اتصال کوتاه و شرایط دمایی نامناسب
شرایط نصب
| مشخصه | مقدار |
|---|---|
| نوع نصب | دیواری / زمینی، Split Type |
| ابعاد اعلام‌شده | 485 × 270 × 760 mm |
| وزن | 87.4 kg |
| روش خنک‌کاری | گردش طبیعی هوا |
| دمای کار | -10°C to 50°C |
| دمای نگهداری | -20°C to 60°C |
| رطوبت مجاز | 5% - 95% |
| ارتفاع مجاز نصب | ≤2,000 m |
| استانداردهای درج‌شده | CE / IEC / UN38.3 / RoHS |
با توجه به درجه حفاظت IP20، سیستم باید در فضای داخلی خشک و دارای تهویه مناسب، دور از بارندگی، رطوبت مستقیم، گردوغبار شدید و تابش مستقیم خورشید نصب شود.
کاربردهای پیشنهادی
- خانه‌ها و آپارتمان‌های مسکونی
- ویلاها و خانه‌باغ‌ها
- دفاتر اداری و کسب‌وکارهای کوچک
- فروشگاه‌ها و تجهیزات فروشگاهی
- سیستمهای خورشیدی مستقل یا هیبرید
- تجهیزات رایانه‌ای، شبکه و ارتباطات
انتخاب و نصب سیستم
توان 5 kW نشان‌دهنده توان نامی خروجی سیستم است و ظرفیت 10.24 kWh میزان انرژی قابل ذخیره را مشخص می‌کند. مدت زمان تأمین برق به نوع و میزان مصرف تجهیزات متصل بستگی دارد. پیش از نصب، مجموع توان هم‌زمان مصرف‌کننده‌ها و جریان راه‌اندازی تجهیزاتی مانند پمپ، کولر، موتور و کمپرسور باید بررسی شود.
