قطع برق در یک شعبه بانکی فقط به معنی خاموش‌شدن روشنایی نیست. شبکه داخلی، سرورها، ATM، تجهیزات امنیتی و بخشی از تجهیزات عملیاتی باید در زمان خاموشی نیز در دسترس باقی بمانند.
برای سال‌ها، UPS همراه با بانک باتری سرب‌اسید یکی از راهکارهای اصلی تأمین برق بدون وقفه در چنین کاربردهایی بوده است. اما زمانی که تعداد قطعی‌ها بیشتر می‌شود یا شعبه به چند ساعت پشتیبانی نیاز دارد، اندازه بانک باتری، هزینه تعویض، وزن، فضای اشغال‌شده و مدیریت تجهیزات به مسئله‌ای جدی تبدیل می‌شوند.
در این شرایط، دو گزینه دیگر نیز قابل بررسی هستند: استفاده از ESS لیتیومی به‌عنوان سیستم اصلی ذخیره انرژی، یا استفاده از معماری ترکیبی UPS + ESS.
گزارش فنی–اقتصادی پایش انرژی این سه گزینه را برای یک شعبه نمونه مقایسه کرده است. مبنای مطالعه، بار واقعی حدود 12 کیلووات و نیاز به 2 ساعت برق پشتیبان است؛ بنابراین هر رخداد قطعی به حدود 24 کیلووات‌ساعت انرژی نیاز دارد.
نکته مهم این است که اعداد اقتصادی این مطالعه، قیمت قطعی فروش یا نتیجه قابل تعمیم به تمام شعب نیستند. طراحی نهایی هر شعبه باید با اندازه‌گیری بار، بررسی مدل UPS موجود، شرایط نصب و سیستم حفاظتی انجام شود.
سناریوی مبنای مقایسه
برای اینکه سه معماری روی یک پایه یکسان بررسی شوند، مطالعه از شرایط زیر استفاده کرده است:
این مفروضات مستقیماً از مدل مطالعه گرفته شده‌اند. در گزینه ESS، ظرفیت 30 kWh باعث می‌شود با فرض DoD برابر 90 درصد، حدود 27 kWh انرژی قابل استفاده نظری وجود داشته باشد؛ در حالی که نیاز هر رخداد 24 kWh است. PCS سه‌فاز 15 kW نیز نسبت به بار واقعی 12 kW حاشیه توان ایجاد می‌کند.
گزینه اول؛ UPS سنتی با باتری سرب‌اسید

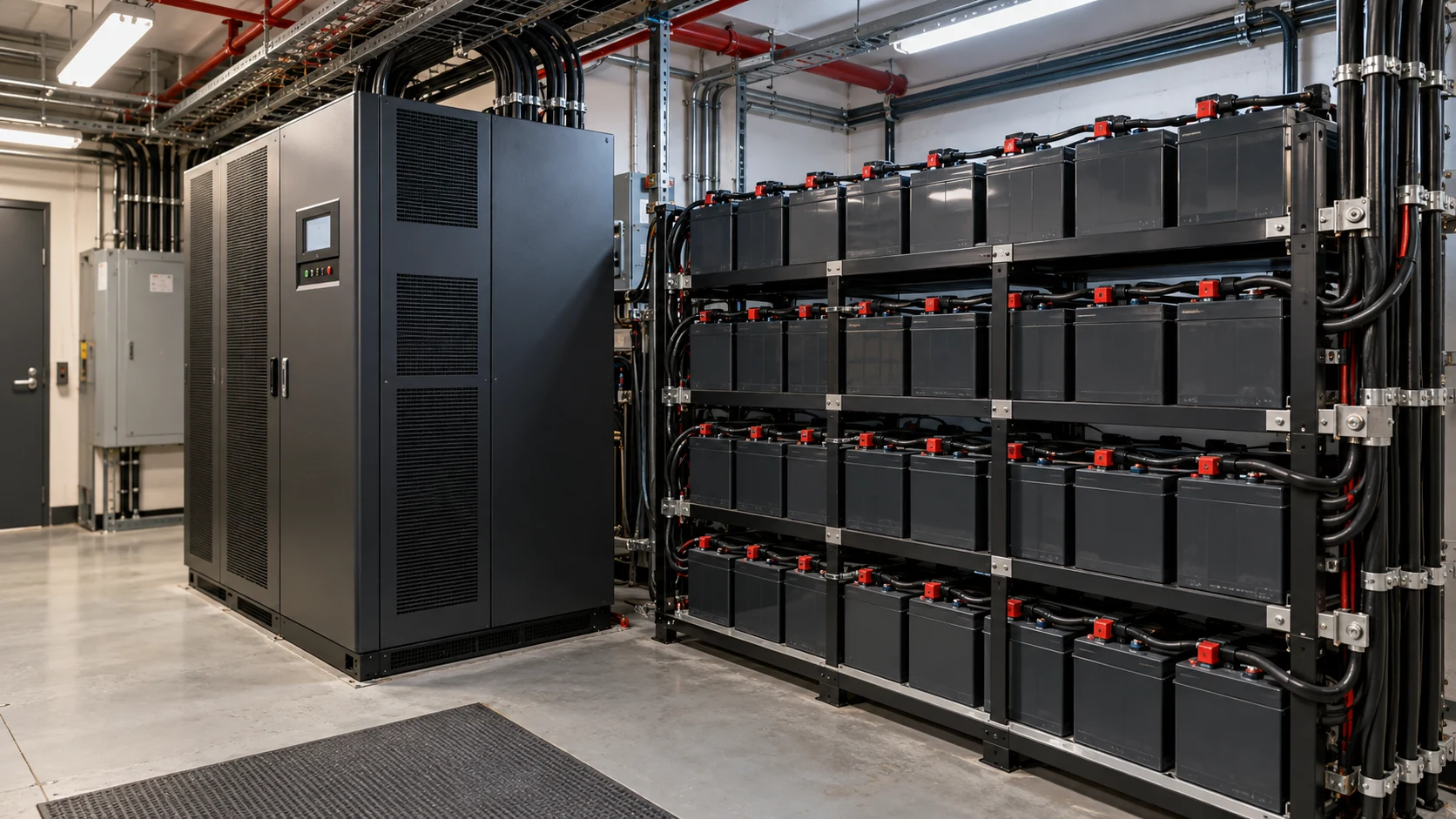

در معماری متداول، UPS وظیفه حفظ کیفیت توان و انتقال بدون وقفه را بر عهده دارد و انرژی موردنیاز در زمان قطعی از بانک باتری سرب‌اسید تأمین می‌شود.
در سناریوی مورد بررسی، برای ایجاد زمان پشتیبانی موردنیاز از 50 باتری 12V/100Ah استفاده شده است. اگر فقط ولتاژ و ظرفیت نامی این باتری‌ها را ضرب کنیم، به حدود 60 kWh ظرفیت اسمی می‌رسیم. اما در عمل نمی‌توان طراحی باتری سرب‌اسید را فقط براساس Ah×V انجام داد.
ظرفیت واقعی باتری سرب‌اسید در نرخ‌های مختلف دشارژ تغییر می‌کند. دیتاشیت رسمی باتری Benchmark مورد استفاده در گزارش، ظرفیت 100Ah را در نرخ 20 ساعته اعلام می‌کند و برای دشارژ دوساعته جدول مستقل جریان و توان دارد. بنابراین برای طراحی نهایی باید منحنی دشارژ سازنده بررسی شود. این موضوع در کاربرد بانکی اهمیت زیادی دارد، زیرا باتری قرار نیست طی 20 ساعت تخلیه شود؛ انرژی باید در مدت نسبتاً کوتاه‌تری در اختیار UPS قرار گیرد.
تفاوت مهم در سرمایه اولیه
در نگاه اول ممکن است تصور شود ESS سرمایه‌گذاری اولیه بسیار بیشتری نسبت به UPS دارد، اما در سناریوی این مطالعه چنین اختلاف بزرگی دیده نمی‌شود.
با قیمت‌های مفروض گزارش، هزینه یک UPS جدید به همراه 50 باتری سرب‌اسید حدود 2.40 میلیارد تومان است. هزینه مجموعه ESS نیز حدود 2.35 میلیارد تومان در نظر گرفته شده است. در نتیجه، اختلاف سرمایه اولیه در این سناریو حدود 50 میلیون تومان به نفع ESS است؛ آن هم پیش از آنکه هزینه تعویض دوره‌ای باتری UPS وارد محاسبه شود.
این مقایسه فقط براساس قیمت‌های مفروض همان مطالعه انجام شده و نباید به‌عنوان قیمت عمومی UPS یا ESS در نظر گرفته شود.
مسئله اصلی UPS در پشتیبانی طولانی؛ چرخه تعویض باتری
در مدل اقتصادی گزارش، قیمت هر باتری سرب‌اسید 12V/100Ah برابر 42 میلیون تومان فرض شده است. بنابراین خرید 50 باتری در هر نوبت حدود 2.10 میلیارد تومان هزینه دارد. با فرض عمر مبنای 200 رخداد دوساعته و حدود 100 روز خاموشی در سال، دوره اقتصادی تعویض بانک باتری در این مدل تقریباً به دو سال می‌رسد.
در مقابل، برای ESS عمر چرخه‌ای مبنای 6000 سیکل در نظر گرفته شده است. این دو عدد، مفروضات همین مطالعه هستند و نباید به تمام باتری‌های سرب‌اسید یا تمام سیستمهای LFP تعمیم داده شوند.
اگر مقایسه تا 6000 رخداد ادامه پیدا کند، مدل مطالعه معادل مصرف 30 بانک باتری سرب‌اسید خواهد بود. با ثابت نگه‌داشتن قیمت امروز، هزینه تجمعی این بانک‌های باتری به 63 میلیارد تومان می‌رسد. این عدد یک پیش‌بینی مالی برای 16 سال آینده نیست. هدف از این محاسبه، نمایش تفاوت تعداد تعویض‌ها در یک مقایسه چرخه‌ای و مستقل از تورم است.
اگر هزینه را بر انرژی واقعی تحویلی تقسیم کنیم چه اتفاقی می‌افتد؟
برای اینکه مقایسه فقط به «قیمت خرید دستگاه» محدود نشود، در گزارش هزینه ساده‌شده انرژی تحویلی نیز محاسبه شده است.
در سناریوی UPS، هر رخداد 24 kWh انرژی نیاز دارد. اگر بانک باتری 200 رخداد را پوشش دهد، مجموع انرژی تحویلی برابر با:4,800 kWh خواهد بود.
بر اساس مفروضات مطالعه، سهم هزینه بانک باتری از هر کیلووات‌ساعت حدود 437,500 تومان است. با اضافه‌کردن برق شارژ مفروض 700 تومان بر kWh، هزینه ساده‌شده به حدود: 438,200 تومان به ازای هر kWh می‌رسد. هزینه خود UPS در این عدد وارد نشده است.
در سناریوی ESS، 6000 رخداد 24 kWh در مجموع: 144,000 kWh خدمت پشتیبان ایجاد می‌کند.
با تقسیم CAPEX مفروض 2.35 میلیارد تومان بر این مقدار انرژی و اضافه‌کردن برق شارژ مفروض، عدد ساده‌شده حدود: 16,719 تومان به ازای هر kWh به دست می‌آید.
اختلاف این دو عدد قابل توجه است، اما باید درست تفسیر شود. این محاسبه LCOS مالی کامل نیست. نرخ تنزیل، O&M، راندمان واقعی، هزینه سرمایه و ارزش باقی‌مانده در آن لحاظ نشده‌اند. بنابراین این اعداد فقط برای مقایسه ساده‌شده دو سناریو بر اساس مفروضات همین مطالعه مناسب هستند.

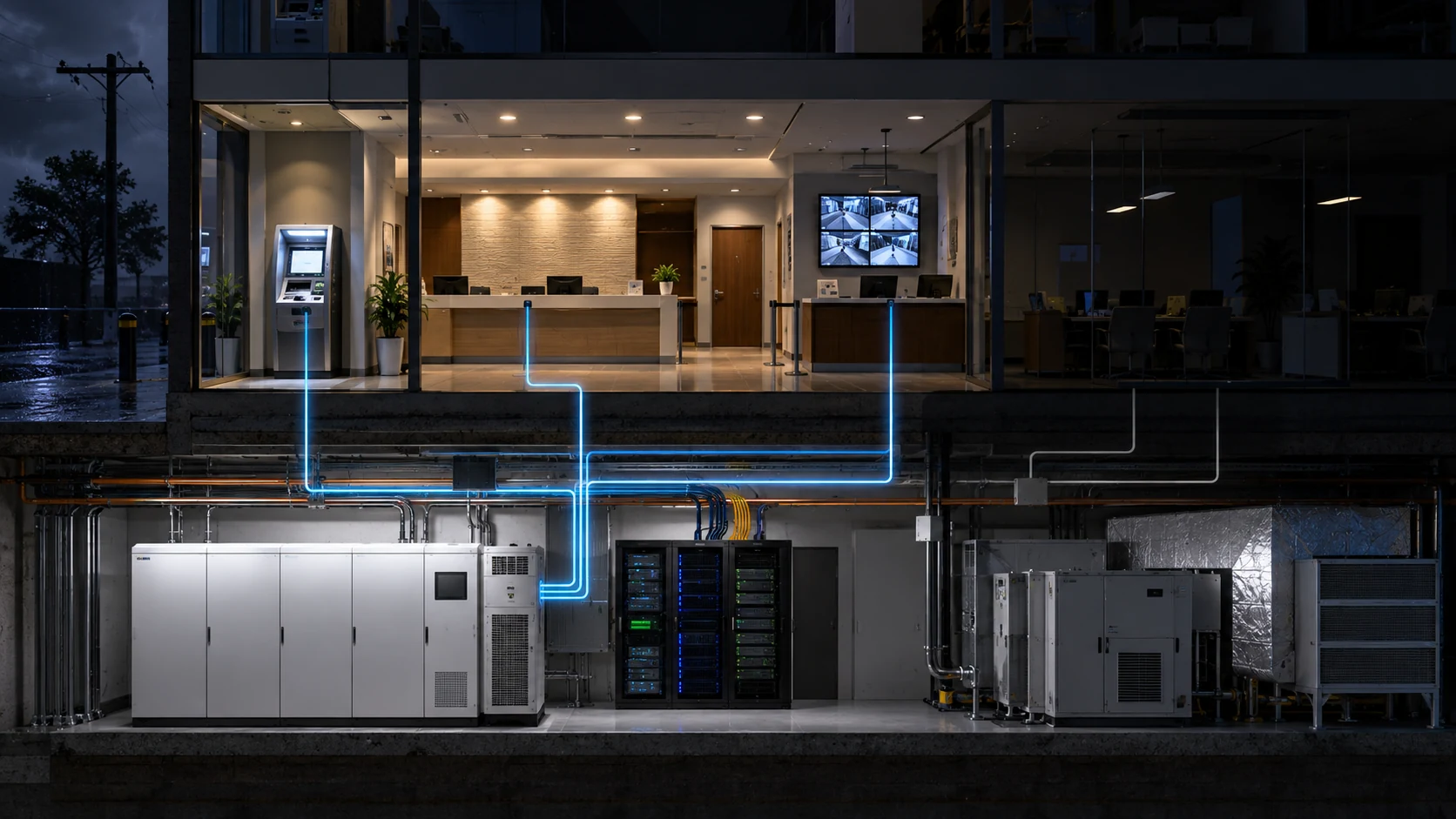

وزن و فضای نصب؛ مسئله‌ای مهم برای شعب بانکی
هزینه تنها تفاوت میان دو معماری نیست. در بسیاری از شعب، فضای اتاق تجهیزات محدود است و وزن بالای بانک باتری نیز می‌تواند روی طراحی محل نصب تأثیر بگذارد.
در گزارش سرب‌اسید Benchmark ، هر باتری CSB GPL121000 حدود 33.5 کیلوگرم وزن دارد. بنابراین 50 باتری مشابه در مجموع حدود: 1,675 کیلوگرم وزن خالص خواهند داشت.
مجموع سطح هندسی پایه آن‌ها نیز حدود 2.92 مترمربع است. البته این عدد به معنی نیاز به اتاقی با همین مساحت نیست؛ با استفاده از رک چندطبقه می‌توان Footprint را کاهش داد، اما فضای رک، کابل‌کشی، تهویه و دسترسی سرویس همچنان باید در نظر گرفته شوند.
برای مقایسه مرتبه وزن و فضا، گزارش از یک سامانه LFP تجاری با 24 kWh انرژی قابل استفاده استفاده کرده است. وزن آن حدود 289 کیلوگرم و Footprint هندسی آن تقریباً 0.19 مترمربع است.
این محصول ESS پیشنهادی پروژه نیست و صرفاً برای مقایسه مرتبه وزن و فضای دو فناوری استفاده شده است. بنابراین تفاوت فقط در شیمی باتری نیست؛ لجستیک، بار سازه‌ای، فضای تجهیزات و حجم کابل‌کشی DC نیز وارد تصمیم‌گیری می‌شوند.
ESS می‌تواند بارها را بر اساس اولویت مدیریت کند
در یک UPS سنتی، بانک باتری معمولاً برای بارهای مهم و ضروری رزرو می‌شود؛ بارهایی مانند شبکه، سرور، ATM، امنیت و روشنایی ضروری.
در معماری ESS با PCS 15 kW و سیستم مدیریت انرژی، امکان اولویت‌بندی بارها وجود دارد. اگر بار حیاتی لحظه‌ای کمتر از ظرفیت PCS باشد، بخشی از ظرفیت آزاد می‌تواند با منطق Load Shedding در اختیار بارهای نیمه اضطراری قرار گیرد.
برای یک شعبه بانکی، این بارها می‌توانند شامل سرمایش اتاق سرور، بخشی از سیستم تهویه مطبوع، روشنایی تکمیلی، تجهیزات اداری منتخب یا کرکره و درب برقی باشند.
اما این موضوع به معنی امکان روشن نگه‌داشتن تمام تجهیزات شعبه نیست. موتورها و کمپرسورها باید براساس جریان راه‌اندازی، توان لحظه‌ای PCS و انرژی باقی‌مانده باتری وارد مدار شوند. به همین دلیل، طراحی Load Priority بخش مهمی از یک پروژه ESS بانکی است.
آیا با نصب ESS باید UPS موجود حذف شود؟
الزاما خیر.

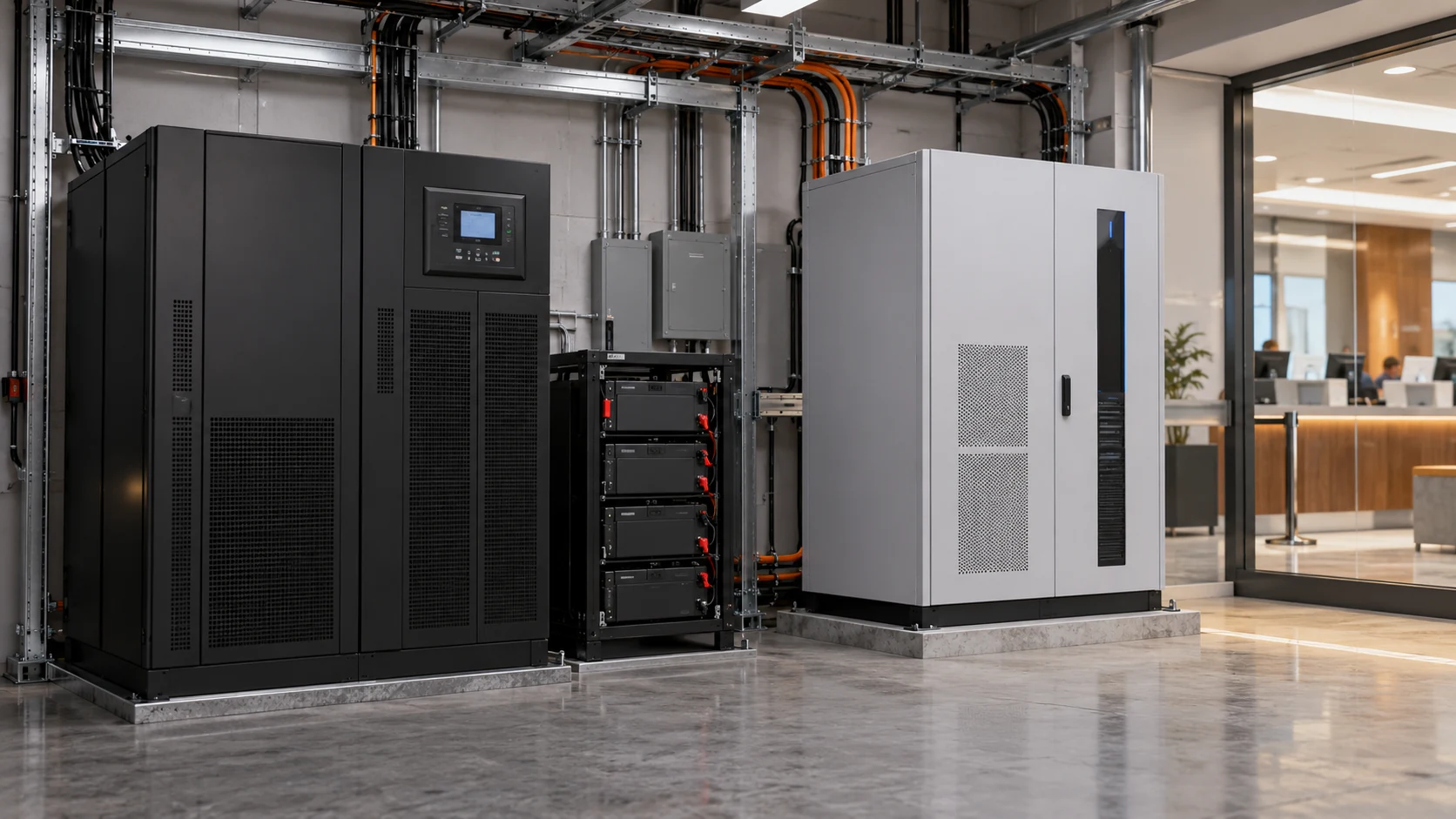

یکی از مهم‌ترین نتایج گزارش این است که برای بعضی شعب، معماری UPS + ESS می‌تواند از جایگزینی کامل UPS مناسب‌تر باشد.
در این معماری، ESS به مخزن اصلی انرژی تبدیل می‌شود، در حالی که UPS موجود همچنان وظیفه کیفیت توان و انتقال بدون وقفه برای بارهای فوق‌حساس را حفظ می‌کند.
این مدل مخصوصاً در شعبی اهمیت دارد که حذف UPS از نظر فنی یا سازمانی مطلوب نیست. در واقع، قرار نیست دو سیستم دقیقاً یک کار انجام دهند؛ می‌توان وظایف آن‌ها را تفکیک کرد.
- UPS: کیفیت توان و انتقال بدون وقفه
- ESS: ذخیره اصلی انرژی و مدیریت بار
این تفکیک می‌تواند امکان حفظ زیرساخت موجود را نیز فراهم کند.
آیا می‌توان بانک باتری UPS را کوچک کرد؟
در گزارش، کاهش بانک باتری UPS از 50 باتری به 4 باتری نیز از نظر اقتصادی بررسی شده است. با قیمت مفروض مطالعه، هزینه چهار باتری 168 میلیون تومان خواهد بود و هزینه خرید باتری در هر نوبت حدود 1.932 میلیارد تومان کاهش پیدا می‌کند.
اما این عدد را نمی‌توان مستقیماً برای هر UPS پانزده کاوا استفاده کرد. تعداد باتری موردنیاز به ولتاژ DC Link و توپولوژی UPS وابسته است. در بعضی مدل‌ها کاهش مستقیم تعداد باتری اصلاً امکان‌پذیر نیست و ممکن است نیاز به UPS مناسب، Battery Interface یا تغییر معماری وجود داشته باشد.
به همین دلیل، در هر شعبه باید مدل UPS و ولتاژ باس DC ثبت و بررسی شود. بنابراین ایده «UPS کوچک‌تر + ESS» می‌تواند از نظر اقتصادی جذاب باشد، اما باید مهندسی شود و یک عدد ثابت را نمی‌توان برای تمام شعب به کار برد.
ESS فقط هنگام قطعی کاربرد ندارد
یکی از تفاوت‌های ساختاری ESS این است که سیستم می‌تواند علاوه بر آماده‌به‌کاری اضطراری، برای Load Shifting و Peak Shaving نیز برنامه‌ریزی شود.
به عبارت ساده، در صورت وجود تعرفه مناسب، باتری می‌تواند در دوره کم‌باری شارژ شود و در زمان پیک بخشی از مصرف را تأمین کند.
برای بررسی این قابلیت، گزارش از یک تعرفه واقعی Time-of-Use در کالیفرنیا به‌عنوان Benchmark استفاده کرده است. در تعرفه تجاری B-19 شرکت PG&E، نرخ انرژی تابستانی Peak برابر 0.21867 دلار/kWh و Off-Peak برابر 0.12692 دلار/kWh بوده است؛ یعنی اختلاف 0.09175 دلار/kWh.
در زمستان، نرخ Peak برابر 0.18454 دلار/kWh و Super Off-Peak برابر 0.04927 دلار/kWh بوده و اختلاف به 0.13527 دلار/kWh می‌رسد.
با نرخ ارز مفروض گزارش، ارزش نظری جابه‌جایی هر کیلووات‌ساعت حدود 22,479 تومان در تابستان و 33,141 تومان در زمستان محاسبه شده است.
اگر روزانه 24 kWh در دوره کم‌باری شارژ و در پیک مصرف شود، سناریوی ساده گزارش برای چهار ماه تابستان و هشت ماه زمستان حدود 259 میلیون تومان ارزش ناخالص سالانه ایجاد می‌کند؛ پیش از درنظرگرفتن تلفات، فرسودگی، مالیات و هزینه سرمایه.
این محاسبه پیش‌بینی تعرفه برق ایران نیست. اقتصاد واقعی Peak Shaving در یک شعبه بانکی باید از قبض همان شعبه، تعرفه زمان‌مند، هزینه Demand/حداکثر تقاضا و پروفایل 15 دقیقه‌ای یا ساعتی بار استخراج شود.
در بانک، امنیت سایبری بخشی از طراحی سیستم است
در کاربرد بانکی، فقط عملکرد الکتریکی اهمیت ندارد. ESS ممکن است قابلیت Wi-Fi، Ethernet، مودم سلولی، Cloud Monitoring یا Remote Access داشته باشد، اما اتصال این سیستم به اینترنت یا شبکه سازمانی برای عملکرد پایه آن الزام نیست.
معماری پیشنهادی گزارش باید امکان بهره‌برداری کاملاً محلی به‌صورت Standalone / Air-Gapped را فراهم کند.
قابلیت‌های ارتباطی می‌توانند فقط در صورت نیاز بانک و پس از تأیید امنیتی فعال شوند. در شعب حساس حتی می‌توان این قابلیت‌ها را از ابتدا سفارش نداد یا در سطح سخت‌افزار و پیکربندی غیرفعال نگه داشت.اگر مانیتورینگ مرکزی لازم باشد، اتصال باید از طریق شبکه تفکیک‌شده، پشت Firewall و ترجیحاً با VPN یا DMZ و حداقل سطح دسترسی طراحی شود.
در صورت سازگاری تجهیزات، ارتباط یک‌طرفه برای ارسال وضعیت و Alarm نیز می‌تواند ریسک فرمان‌پذیری از شبکه بالادست را کاهش دهد.در عین حال، نباید ادعا کرد که نفوذ سایبری به ESS هیچ پیامدی ندارد.
در یک سیستم متصل، دسترسی غیرمجاز می‌تواند در بدترین شرایط موجب تغییر Setpoint، فرمان شارژ یا دشارژ، Trip یا کاهش دسترس‌پذیری شود. به همین دلیل، علاوه بر امنیت شبکه، کنترل فیزیکی مستقل نیز اهمیت دارد.
کلیدهای حفاظتی و Manual Bypass باید به شکلی طراحی شوند که اپراتور مجاز بتواند در یک رخداد غیرعادی، ESS را از مدار خارج و مسیر برق را به حالت Bypass منتقل کند؛ بدون اینکه این اقدام به Cloud یا شبکه ارتباطی وابسته باشد. جزئیات Bypass و توالی مانور نیز باید در SLD، دستورالعمل بهره‌برداری و آموزش تحویل پروژه مشخص شود.
در نهایت کدام گزینه مناسب‌تر است؟
گزارش برای تمام شعب یک پاسخ ثابت ارائه نمی‌کند. در UPS سنتی، زیرساخت شناخته‌شده UPS حفظ می‌شود، اما در زمان‌های پشتیبانی طولانی، بانک باتری بزرگ، تعویض دوره‌ای، وزن و کابل‌کشی DC می‌توانند به محدودیت تبدیل شوند.
در ESS لیتیومی، سیستم فشرده‌تر است، چرخه بیشتری در مدل مطالعه دارد و می‌تواند علاوه بر برق اضطراری، برای Load Management و Peak Shaving نیز برنامه‌ریزی شود.
در معماری UPS + ESS، UPS موجود حفظ می‌شود، اما وظیفه اصلی ذخیره انرژی به ESS منتقل می‌شود. در این حالت می‌توان نقش UPS را بیشتر روی بارهای فوق‌حساس و انتقال بدون وقفه متمرکز کرد.
جدول تصمیم گزارش نیز همین تفاوت را نشان می‌دهد: ESS در فشردگی، Peak Shaving و مدیریت بار انعطاف بیشتری دارد؛ در حالی که معماری ترکیبی مزیت حفظ UPS موجود را نیز نگه می‌دارد.
قبل از توسعه در تمام شعب، پایلوت اجرا شود
برای تصمیم‌گیری در سطح یک شبکه بانکی، پیشنهاد گزارش این نیست که بلافاصله تمام شعب به یک معماری جدید منتقل شوند. راهکار پیشنهادی، اجرای پایلوت در چند شعبه با تیپ بار و اقلیم متفاوت است.
در طول پایلوت باید پروفایل بار، تعداد و مدت خاموشی، مدل UPS و باس DC، دمای اتاق تجهیزات، انرژی واقعی خروجی، SOC، زمان شارژ مجدد، کاهش پیک و عملکرد بارهای نیمه‌اضطراری ثبت شوند. پس از جمع‌آوری این اطلاعات می‌توان LCOS کامل را با نرخ تنزیل و هزینه O&M محاسبه و معیار Rollout نهایی را مشخص کرد.
مقایسه UPS و ESS برای یک شعبه بانکی نباید فقط به قیمت خرید تجهیزات محدود شود. در سناریوی این مطالعه، شعبه‌ای با 12 kW بار واقعی و 2 ساعت زمان پشتیبانی به 24 kWh انرژی در هر رخداد نیاز دارد.
UPS جدید به همراه بانک 50 عددی باتری سرب‌اسید حدود 2.40 میلیارد تومان و ESS مورد بررسی حدود 2.35 میلیارد تومان سرمایه اولیه دارد.
اما تفاوت اصلی در مدل مطالعه بعد از خرید اولیه ظاهر می‌شود: چرخه تعویض باتری، هزینه انرژی تحویلی، وزن و فضای تجهیزات، امکان مدیریت بار و قابلیت استفاده از سیستم برای کاربردهایی مانند Peak Shaving.
در شعبی که UPS موجود همچنان برای بارهای فوق‌حساس اهمیت دارد، حذف کامل آن الزاماً بهترین راهکار نیست. معماری UPS + ESS اجازه می‌دهد UPS وظیفه کیفیت توان و انتقال بدون وقفه را حفظ کند، در حالی که ESS به مخزن اصلی انرژی تبدیل می‌شود.
در نهایت، انتخاب میان UPS، ESS یا معماری ترکیبی باید براساس شرایط واقعی هر شعبه انجام شود: بار، مدت و تعداد قطعی‌ها، مدل UPS موجود، فضای نصب، تعرفه برق، نیاز به مدیریت بار و الزامات امنیتی.
برای یک شبکه بزرگ بانکی، بهترین مرحله بعدی نیز نه انتخاب فوری یک معماری برای همه شعب، بلکه اجرای پایلوت، ثبت داده واقعی و تصمیم‌گیری بر اساس نتایج آن است.
