با گسترش استفاده از سیستمهای ذخیره‌ساز انرژی در کنار پنل‌های خورشیدی، یکی از پرسش‌های مهم در طراحی این سیستم‌ها، نحوه اتصال پنل و باتری به یکدیگر است.
فرض کنید یک نیروگاه خورشیدی در طول روز بیش از نیاز مصرف‌کننده برق تولید می‌کند و قرار است بخشی از این انرژی برای استفاده در ساعات عصر ذخیره شود. آیا برق تولیدشده باید ابتدا به جریان متناوب (AC) تبدیل شود و سپس وارد باتری شود؟ یا می‌توان انرژی را مستقیماً در سمت جریان مستقیم (DC) به باتری منتقل کرد؟
این پرسش، تفاوت اصلی دو معماری AC Coupling و DC Coupling را مشخص می‌کند. انتخاب میان این دو روش تنها به نحوه اتصال تجهیزات محدود نمی‌شود؛ بلکه می‌تواند بر راندمان، هزینه تجهیزات، استفاده از انرژی خورشیدی و قابلیت توسعه سیستم در آینده تأثیر بگذارد.

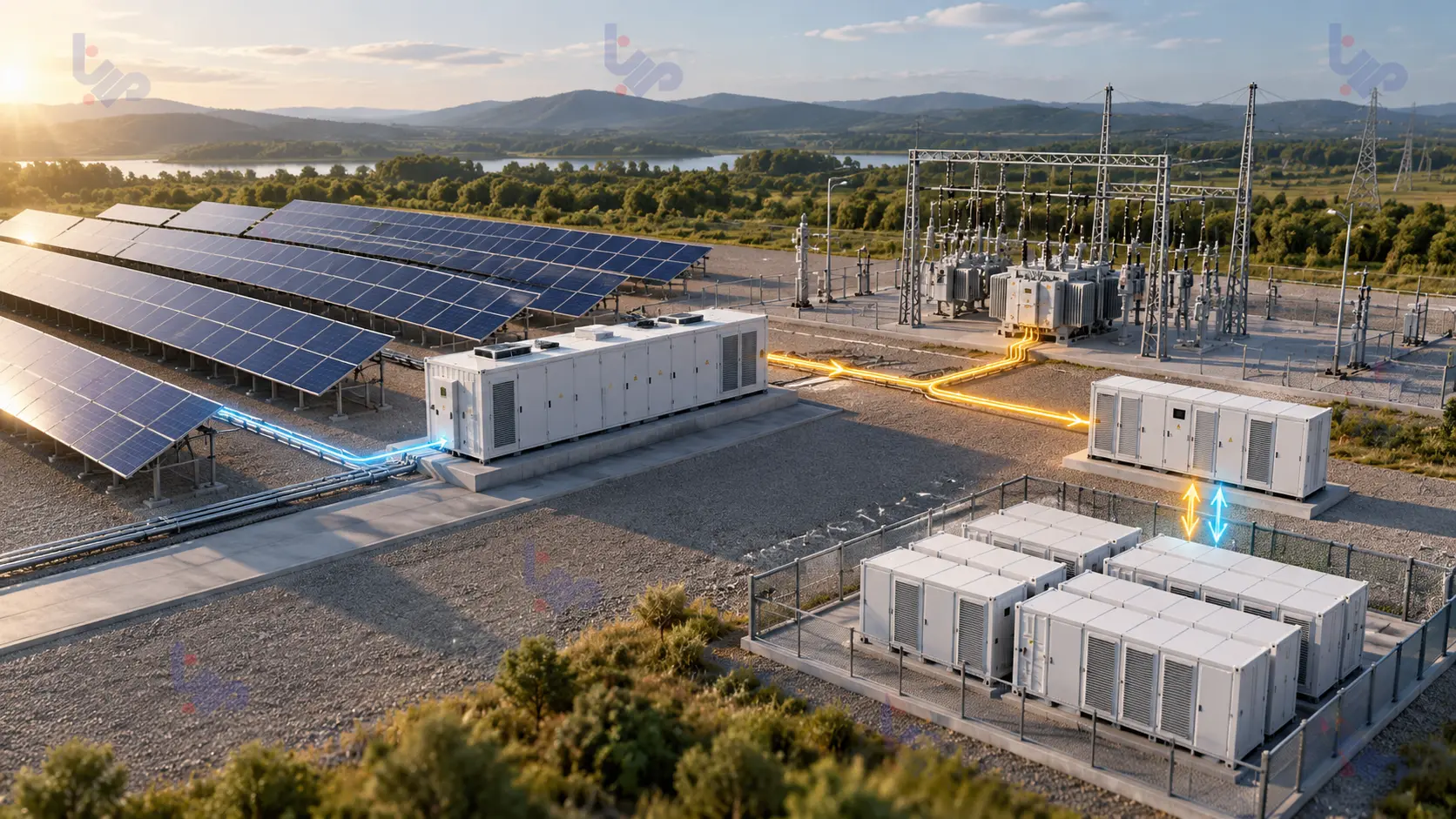

AC Coupling چیست و چگونه کار می‌کند؟
در معماری AC-Coupled، پنل خورشیدی و باتری معمولاً از تجهیزات تبدیل توان جداگانه استفاده می‌کنند. پنل خورشیدی برق DC تولید می‌کند و اینورتر خورشیدی آن را به AC تبدیل می‌کند. در بخش ذخیره‌ساز نیز یک PCS یا اینورتر دوطرفه، وظیفه شارژ و دشارژ باتری را بر عهده دارد. در این ساختار، ارتباط میان سیستم خورشیدی و باتری در سمت AC برقرار می‌شود.
برای مثال، زمانی که قرار است باتری با انرژی خورشیدی شارژ شود، مسیر انتقال انرژی معمولاً به این صورت است:
پنل خورشیدی (DC) ← تبدیل به AC ← تبدیل مجدد به DC ← باتری
این معماری یک ویژگی مهم دارد: بخش خورشیدی و ذخیره‌ساز می‌توانند تا حد زیادی مستقل از یکدیگر طراحی و کنترل شوند. به همین دلیل، AC Coupling در بسیاری از پروژه‌هایی که سیستم خورشیدی از قبل نصب شده و قرار است باتری به آن اضافه شود، گزینه مناسبی است.
برای نمونه، یک کارخانه که چند سال پیش نیروگاه خورشیدی نصب کرده است، ممکن است بتواند بدون تغییر اساسی در اینورترهای موجود، یک BESS مستقل به بخش AC سیستم اضافه کند. البته این موضوع به سازگاری تجهیزات و محدودیت‌های اتصال به شبکه نیز وابسته است.

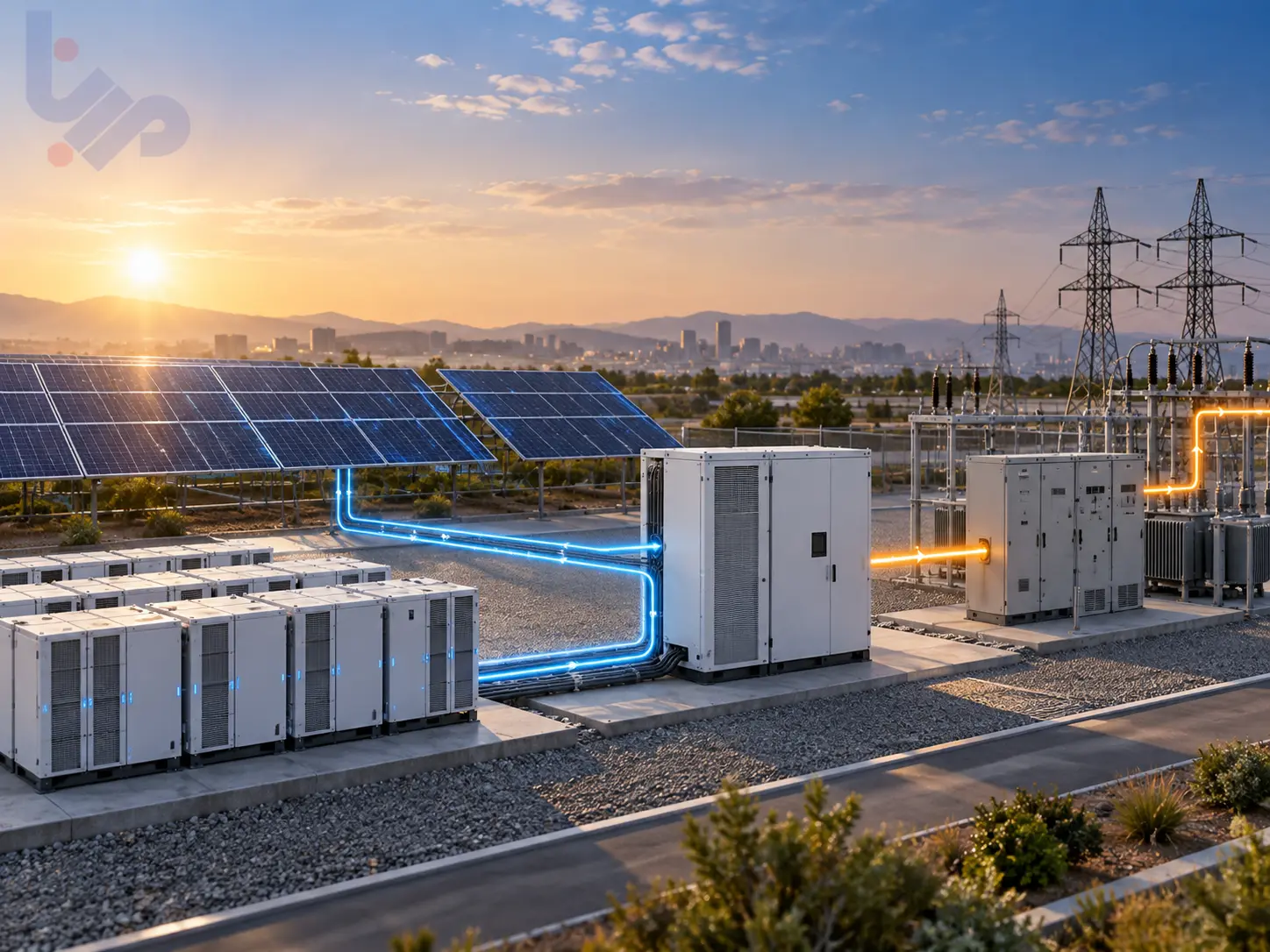

DC Coupling چیست و چه تفاوتی دارد؟
در معماری DC-Coupled، پنل خورشیدی و باتری در سمت DC به یکدیگر متصل می‌شوند. در بسیاری از این سیستم‌ها، انرژی خورشیدی و انرژی ذخیره‌شده در باتری از طریق یک اینورتر مشترک به بخش AC منتقل می‌شوند.
ممکن است برای کنترل ولتاژ و شارژ باتری از مبدل DC/DC نیز استفاده شود، اما تفاوت اصلی این است که انرژی خورشیدی برای ورود به باتری الزاماً نیازی به تبدیل اولیه به AC ندارد.مسیر شارژ در این حالت ساده‌تر است:
پنل خورشیدی (DC) ← انتقال انرژی در سمت DC ← باتری
این ساختار می‌تواند تعداد مراحل تبدیل انرژی را کاهش دهد و در برخی شرایط، تلفات شارژ باتری را کمتر کند. همچنین در پروژه‌هایی که پنل خورشیدی و باتری از ابتدا با یکدیگر طراحی می‌شوند، DC Coupling امکان یکپارچه‌سازی بیشتر تجهیزات را فراهم می‌کند. با این‌حال، استفاده از تجهیزات مشترک به این معنا نیست که DC Coupling همیشه انتخاب بهتری است.

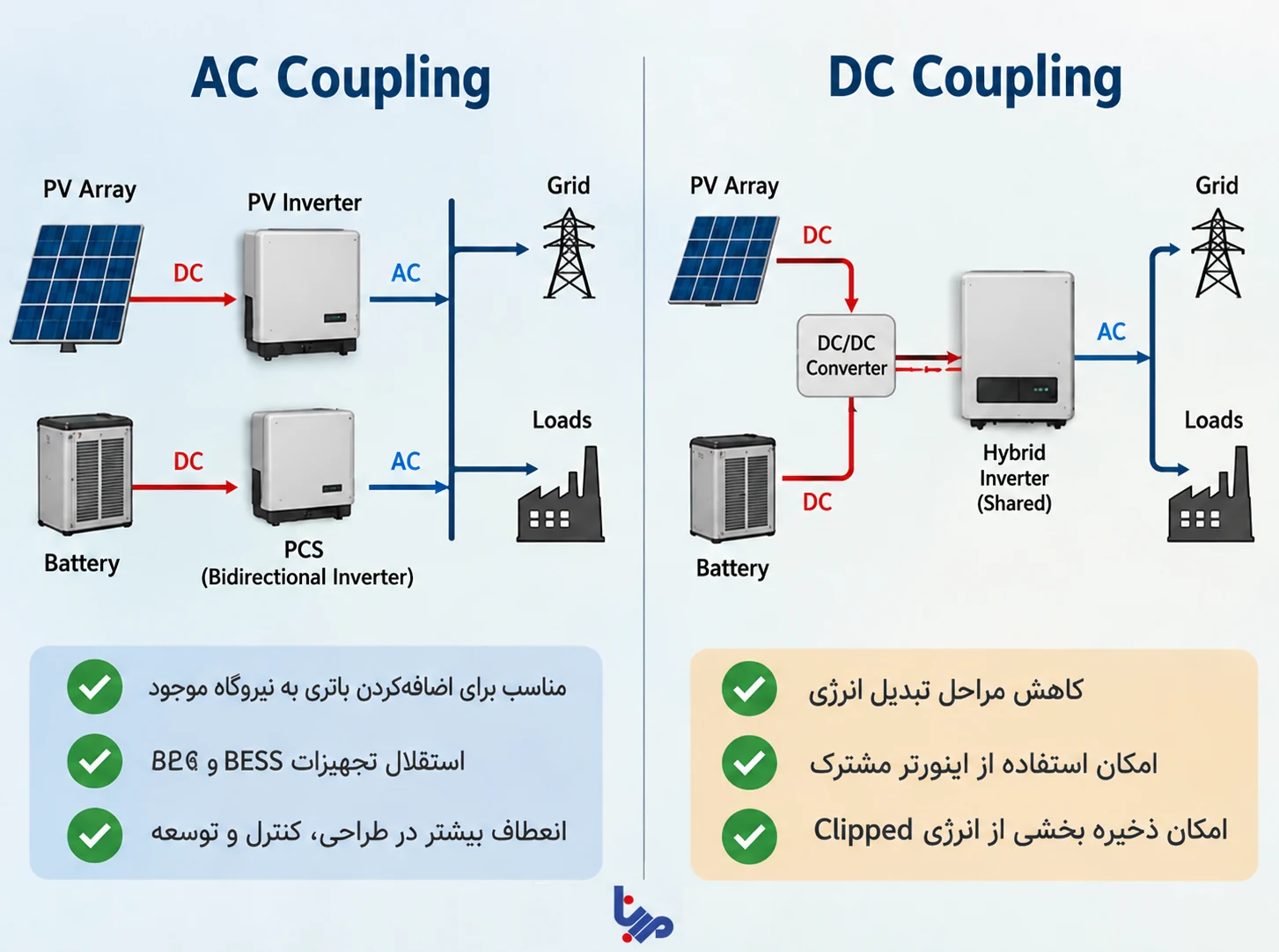

مقایسه سریع AC Coupling و DC Coupling
تا اینجا تفاوت اصلی دو معماری مشخص شد، اما برای انتخاب مناسب باید عوامل دیگری مانند مسیر انتقال انرژی، تجهیزات موردنیاز و شرایط پروژه نیز بررسی شوند.
جدول زیر مهم‌ترین تفاوت‌های این دو روش را نشان می‌دهد.
این مقایسه نشان می‌دهد که هیچ‌یک از دو معماری در تمام شرایط برتری ندارند.
برای مثال، DC Coupling می‌تواند مسیر شارژ باتری را کوتاه‌تر کند، اما اگر بیشتر انرژی خورشیدی مستقیماً مصرف یا به شبکه منتقل شود، این مزیت ممکن است تأثیر محدودی بر راندمان کل پروژه داشته باشد.
در مقابل، AC Coupling ممکن است به تجهیزات تبدیل توان بیشتری نیاز داشته باشد، اما استقلال بخش خورشیدی و باتری می‌تواند توسعه و بهره‌برداری از سیستم را آسان‌تر کند.
سه تفاوتی که در انتخاب معماری اهمیت بیشتری دارند
۱. راندمان تبدیل انرژی
هر بار که برق از AC به DC یا برعکس تبدیل می‌شود، بخشی از انرژی به‌صورت تلفات از دست می‌رود.
در AC Coupling، هنگام شارژ باتری از انرژی خورشیدی معمولاً دو مرحله تبدیل AC/DC وجود دارد. در DC Coupling می‌توان برخی از این مراحل را حذف کرد. بنابراین DC Coupling ممکن است در مسیر انتقال انرژی از پنل به باتری راندمان بیشتری داشته باشد.
اما نکته مهم این است که راندمان شارژ باتری با راندمان کل سیستم یکسان نیست.
برای مثال، اگر بخش عمده برق تولیدشده مستقیماً به شبکه منتقل شود و تنها مقدار کمی وارد باتری شود، کاهش تلفات مسیر شارژ ممکن است تأثیر زیادی بر عملکرد سالانه پروژه نداشته باشد. همچنین راندمان واقعی به کیفیت اینورتر، PCS، مبدل‌های DC/DC و شرایط بهره‌برداری وابسته است. در نتیجه، انتخاب معماری نباید تنها بر اساس تعداد مراحل تبدیل انجام شود.

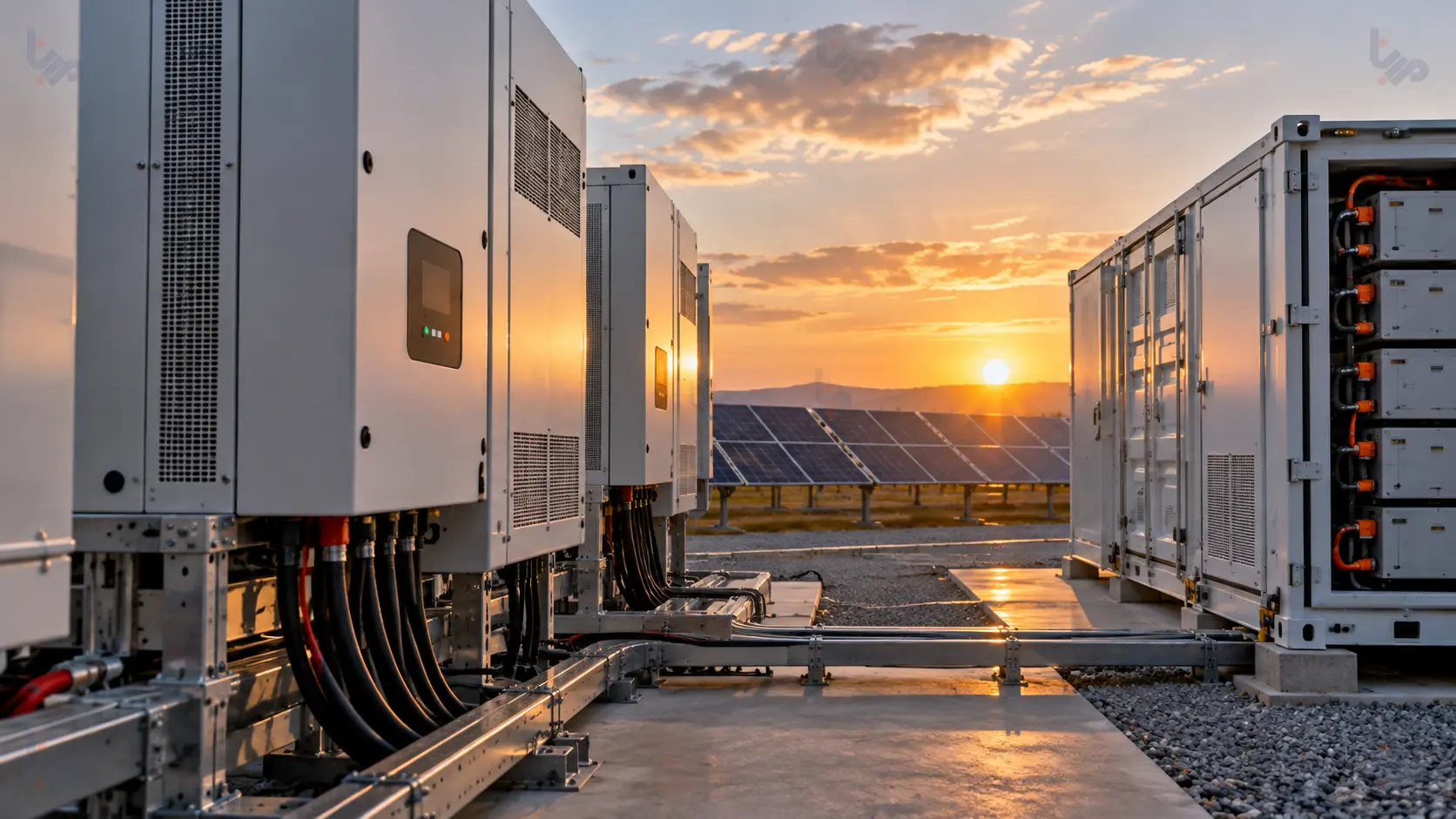

۲. استفاده از انرژی خورشیدی محدودشده یا Solar Clipping
یکی از مزیت‌های مهم DC Coupling، امکان استفاده از بخشی از انرژی خورشیدی است که در برخی شرایط به دلیل محدودیت ظرفیت اینورتر از دست می‌رود.
برای درک این موضوع، یک مثال ساده را در نظر بگیریم. فرض کنید ظرفیت پنل‌های خورشیدی یک نیروگاه ۱۳۰ کیلووات باشد، اما اینورتر تنها بتواند ۱۰۰ کیلووات توان AC تولید کند. در بیشتر ساعات روز، توان تولیدی پنل‌ها کمتر از ظرفیت اینورتر است و مشکلی ایجاد نمی‌شود. اما در شرایط تابش مناسب، ممکن است پنل‌ها بتوانند بیش از ۱۰۰ کیلووات برق تولید کنند.
از آنجا که اینورتر ظرفیت محدودی دارد، بخشی از توان قابل تولید پنل‌ها به خروجی AC تبدیل نمی‌شود. این پدیده Solar Clipping نام دارد.
در برخی سیستمهای DC-Coupled، باتری می‌تواند بخشی از این انرژی را پیش از رسیدن به محدودیت خروجی اینورتر دریافت و ذخیره کند. به این ترتیب، انرژی ذخیره‌شده می‌تواند در ساعات دیگری مورد استفاده قرار گیرد.
البته وجود باتری به معنای بازیابی تمام انرژی Clipped نیست. ظرفیت شارژ باتری، وضعیت شارژ آن و طراحی تجهیزات همچنان محدودیت ایجاد می‌کنند. اهمیت اقتصادی این قابلیت نیز به مقدار واقعی انرژی Clipped در طول سال بستگی دارد.
در یک مطالعه مدل‌سازی NREL، زمانی که نسبت ظرفیت DC پنل‌ها به ظرفیت AC اینورتر از ۱٫۲۳ به ۱٫۸۵ افزایش یافت، مزیت اقتصادی معماری DC-Coupled در شرایط بررسی‌شده بیشتر شد. این نتیجه نشان می‌دهد که ارزش DC Coupling می‌تواند با مشخصات طراحی نیروگاه تغییر کند و نباید برای همه پروژه‌ها یکسان فرض شود.
۳. توسعه سیستمهای موجود یا طراحی پروژه جدید
یکی از مهم‌ترین پرسش‌ها در انتخاب معماری این است که آیا سیستم خورشیدی از قبل وجود دارد یا قرار است همراه با باتری نصب شود.
اگر یک نیروگاه خورشیدی چند سال در حال فعالیت بوده و اکنون به ذخیره‌ساز نیاز پیدا کرده باشد، AC Coupling می‌تواند گزینه مناسبی باشد. در این روش، معمولاً امکان اضافه‌کردن BESS با PCS مستقل به زیرساخت AC موجود وجود دارد.
اما اگر پنل خورشیدی و باتری از ابتدا به‌عنوان یک سیستم مشترک طراحی شوند، DC Coupling نیز می‌تواند گزینه جذابی باشد.
در این شرایط، طراح می‌تواند ظرفیت پنل‌ها، باتری، اینورتر و مسیرهای انتقال انرژی را به‌صورت هماهنگ انتخاب کند. البته این تقسیم بندی یک قانون قطعی نیست. بعضی پروژه‌های جدید نیز به دلیل نیازهای بهره‌برداری یا استقلال تجهیزات، با AC Coupling طراحی می‌شوند.

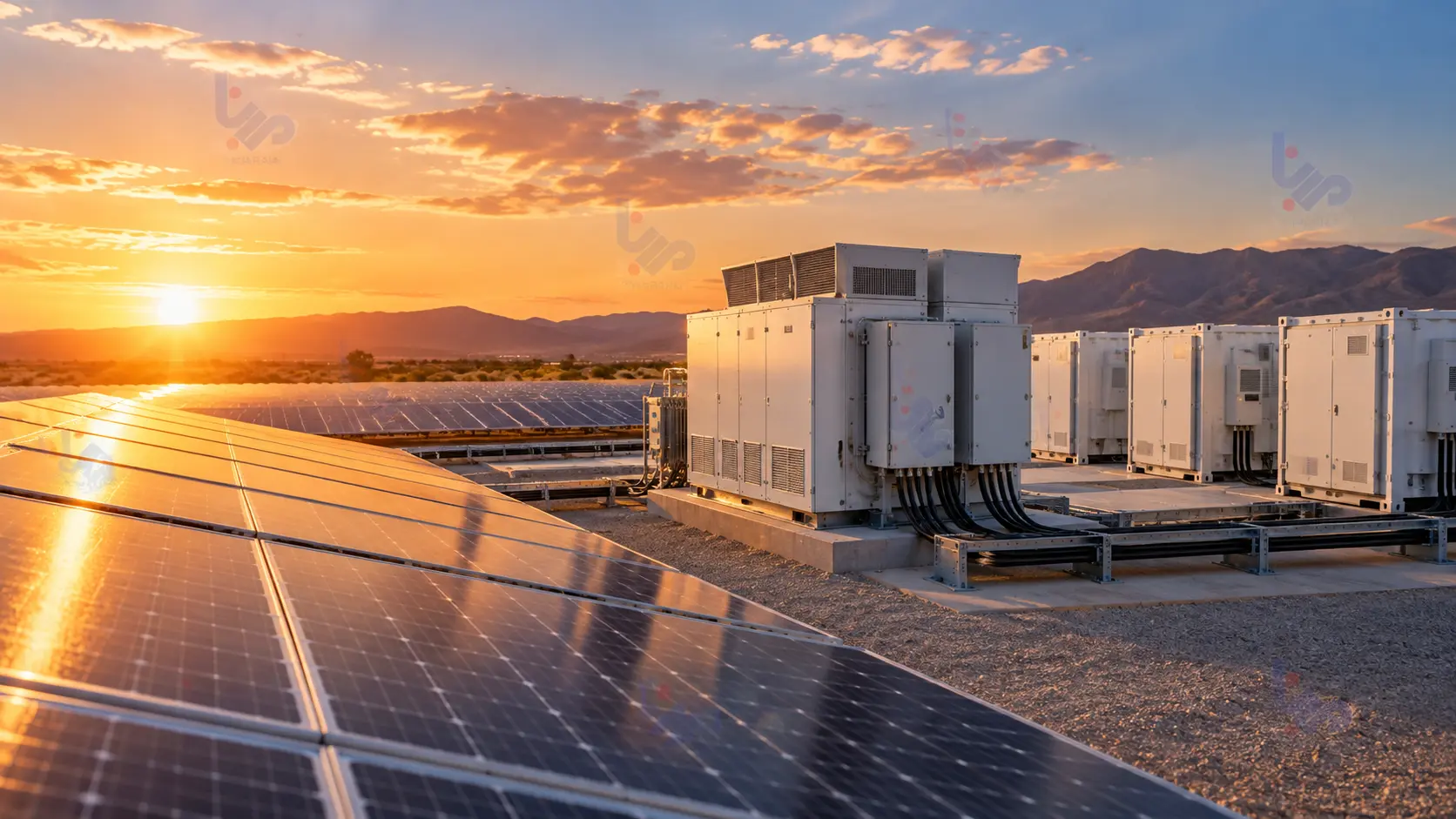

اینورتر مشترک چه مزایا و محدودیت‌هایی دارد؟
در بسیاری از سیستمهای DC-Coupled، پنل خورشیدی و باتری از یک اینورتر مشترک استفاده می‌کنند. این موضوع می‌تواند نیاز به برخی تجهیزات مستقل، کابل‌کشی و اجزای جانبی را کاهش دهد. اما یک نکته مهم وجود دارد: ظرفیت اینورتر مشترک محدود است.
فرض کنید یک نیروگاه خورشیدی و باتری به اینورتر مشترکی با ظرفیت ۱۰۰ کیلووات متصل هستند. اگر پنل‌ها در یک لحظه ۹۰ کیلووات به خروجی AC تحویل دهند، امکان تحویل هم‌زمان ۳۰ کیلووات دیگر از باتری به همان خروجی وجود ندارد؛ زیرا مجموع توان از ظرفیت اینورتر بیشتر می‌شود. در چنین شرایطی، سیستم باید توان خروجی پنل و باتری را مدیریت کند.
در AC Coupling، اینورتر خورشیدی و PCS باتری معمولاً مستقل هستند، اما همچنان ممکن است محدودیت‌هایی در نقطه اتصال به شبکه وجود داشته باشد. بنابراین اینورتر مشترک می‌تواند هزینه برخی تجهیزات را کاهش دهد، اما نحوه بهره‌برداری از سیستم نیز باید در طراحی در نظر گرفته شود.

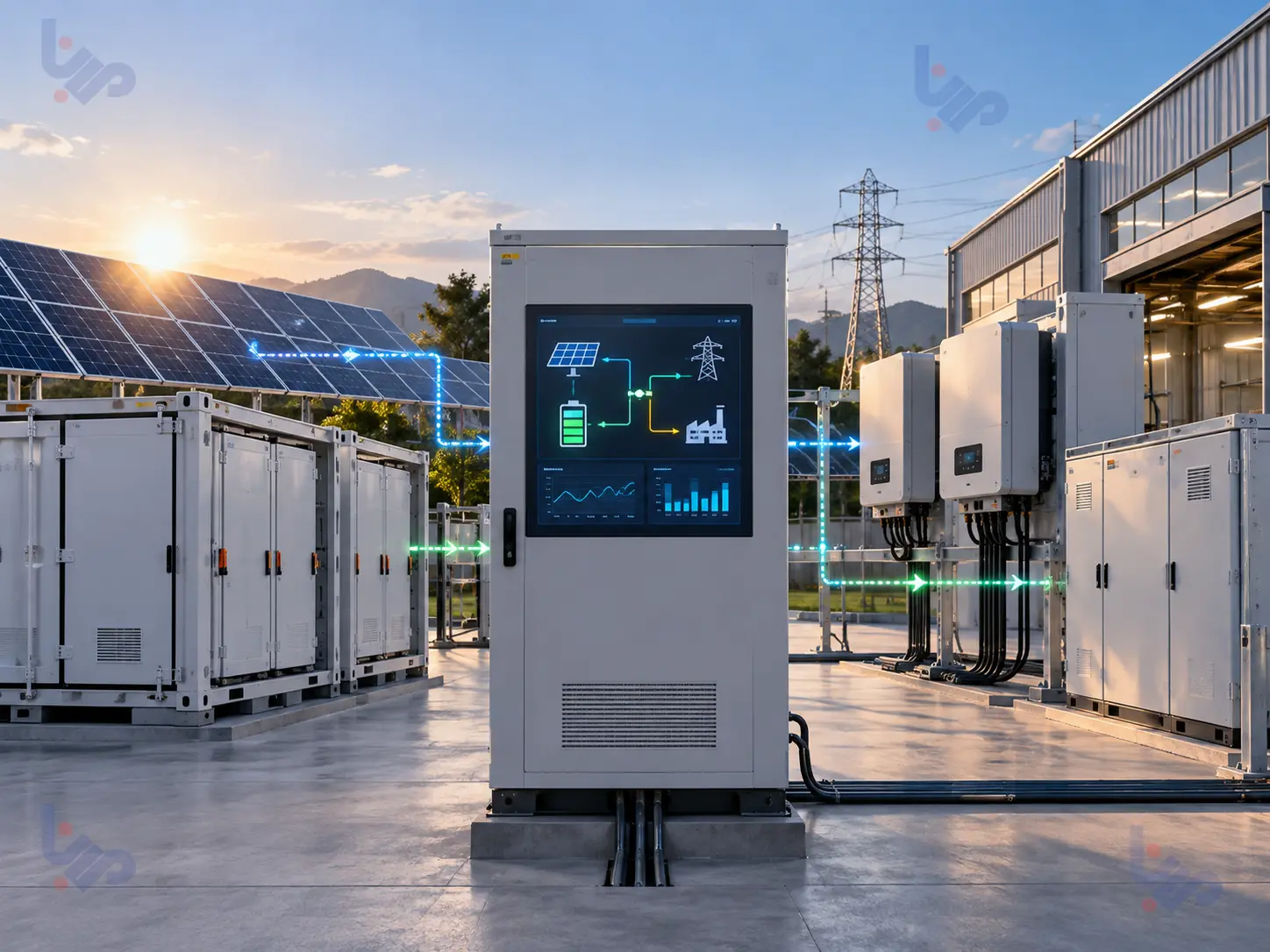

نقش EMS در هر دو معماری چیست؟
صرف‌نظر از اینکه سیستم AC-Coupled یا DC-Coupled باشد، وجود باتری یک پرسش مهم ایجاد می‌کند: انرژی خورشیدی چه زمانی مصرف، ذخیره یا به شبکه منتقل شود؟
برای مثال، ممکن است در ساعات ظهر تولید خورشیدی بیشتر از مصرف ساختمان باشد. در این شرایط، سیستم می‌تواند انرژی اضافی را در باتری ذخیره کند تا در ساعات عصر مورد استفاده قرار گیرد. اما اگر باتری تقریباً پر باشد یا مصرف سایت در ساعات آینده افزایش پیدا نکند، تصمیم مناسب ممکن است متفاوت باشد.
اینجاست که سیستم مدیریت انرژی یا EMS اهمیت پیدا می‌کند. EMS با بررسی تولید خورشیدی، مصرف، وضعیت باتری و محدودیت‌های شبکه، نحوه شارژ و دشارژ را مدیریت می‌کند.
در واقع، معماری AC یا DC مسیرهای انتقال انرژی را مشخص می‌کند، اما EMS تعیین می‌کند چگونه از این مسیرها استفاده شود. به همین دلیل، عملکرد یک سیستم Solar + BESS تنها به نوع اتصال پنل و باتری وابسته نیست؛ بلکه به هماهنگی میان تجهیزات و استراتژی مدیریت انرژی نیز بستگی دارد.
آینده Solar + BESS به کدام سمت حرکت می‌کند؟
با گسترش نیروگاه‌های خورشیدی مجهز به ذخیره‌ساز، سازندگان تجهیزات به سمت طراحی سیستمهای یکپارچه‌تر حرکت می‌کنند.
یکی از نمونه‌های اخیر این روند، معماری DC-Coupled معرفی‌شده توسط شرکت Sungrow در اکتبر ۲۰۲۶ است. در این طراحی، پنل خورشیدی و باتری از یک پلتفرم اینورتر مشترک استفاده می‌کنند و امکان انتقال انرژی خورشیدی به باتری در سمت DC فراهم می‌شود.
هدف چنین طراحی‌هایی کاهش برخی مراحل تبدیل انرژی و ساده‌ترکردن بخشی از تجهیزات مشترک است. البته مزایای اقتصادی و عملکردی هر محصول باید بر اساس شرایط واقعی پروژه بررسی شود.
این تحول نشان می‌دهد که طراحی سیستمهای خورشیدی در حال حرکت از انتخاب تجهیزات مستقل به سمت طراحی یکپارچه تولید، ذخیره و مدیریت انرژی است. با این‌حال، این روند به معنای حذف AC Coupling نیست؛ زیرا هر دو معماری همچنان کاربردهای مهمی در پروژه‌های مختلف دارند.
در نهایت، AC Coupling بهتر است یا DC Coupling؟
انتخاب میان AC Coupling و DC Coupling به شرایط پروژه بستگی دارد. اگر هدف اضافه‌کردن باتری به یک نیروگاه خورشیدی موجود باشد، AC Coupling معمولاً یکی از اولین گزینه‌هایی است که باید بررسی شود.
اگر پروژه از ابتدا به‌صورت Solar + BESS طراحی شود، DC Coupling می‌تواند فرصت‌هایی برای کاهش مراحل تبدیل انرژی، استفاده از اینورتر مشترک و ذخیره بخشی از انرژی Clipped فراهم کند.
اما هیچ‌یک از این مزایا به‌تنهایی برای انتخاب معماری کافی نیست. برای تصمیم‌گیری صحیح باید ظرفیت پنل‌ها، توان و انرژی باتری، محدودیت اینورتر، شرایط اتصال به شبکه، هزینه تجهیزات و نحوه بهره‌برداری در کنار یکدیگر بررسی شوند.
در واقع، تفاوت اصلی AC Coupling و DC Coupling تنها در محل اتصال پنل و باتری نیست؛ بلکه در مسیری است که انرژی برای تولید، ذخیره و مصرف طی می‌کند.
به همین دلیل، بهترین معماری لزوماً جدیدترین یا پیچیده‌ترین گزینه نیست؛ بلکه ساختاری است که با نیاز واقعی پروژه هماهنگی بیشتری داشته باشد.
