در گذشته، تولید برق مهمترین دغدغه صنعت انرژی بود؛ اما امروز چالش اصلی تنها تولید انرژی نیست، بلکه ذخیرهسازی و مدیریت هوشمند آن است. رشد سریع نیروگاههای خورشیدی و بادی، توسعه خودروهای برقی، افزایش مصرف برق مراکز داده و گسترش فناوریهای مبتنی بر هوش مصنوعی، نیاز به سیستمهای ذخیرهسازی انرژی را بیش از هر زمان دیگری افزایش داده است.
در چنین شرایطی، سیستمهای ذخیرهسازی انرژی (Energy Storage Systems یا ESS) به یکی از مهمترین اجزای زیرساخت برق مدرن تبدیل شدهاند. این سیستمها امکان ذخیره برق تولیدشده در ساعات کممصرف و استفاده از آن در زمان اوج مصرف، قطعی شبکه یا افزایش قیمت انرژی را فراهم میکنند.
سیستم ذخیره سازی انرژی (ESS) چیست؟
سیستم ذخیره سازی انرژی مجموعهای از تجهیزات است که انرژی الکتریکی را دریافت، ذخیره و در زمان مناسب مجدداً به مصرف کننده یا شبکه برق تحویل میدهد. به زبان ساده، ESS مانند یک مخزن هوشمند انرژی عمل میکند.
- زمانی که تولید برق زیاد است: باتری شارژ میشود
- زمانی که مصرف افزایش پیدا میکند: انرژی ذخیره شده وارد مدار میشود
این فناوری در موارد زیر کاربرد گسترده دارد:
- نیروگاههای خورشیدی
- نیروگاههای بادی
- ساختمانهای تجاری
- کارخانهها
- مراکز داده
- بیمارستانها
- میکروگریدها
- ایستگاههای شارژ خودروهای برقی
- پروژههای مقیاس شبکه

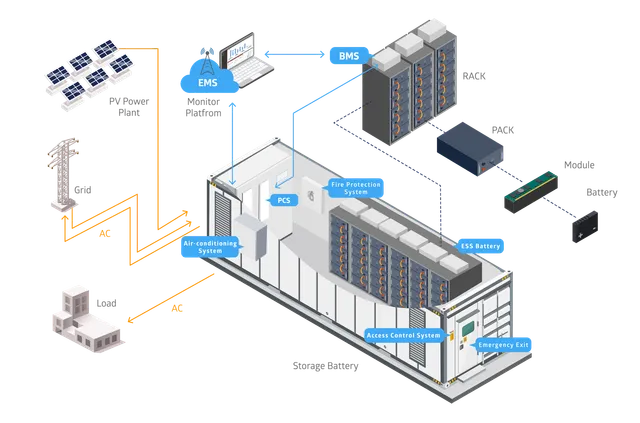

معماری کلی یک
سیستم ذخیرهسازی انرژی
سلول باتری (Battery Cell)
سلول باتری کوچکترین واحد ذخیره انرژی و بنیادیترین جزء یک سیستم ذخیرهسازی انرژی است. تمام انرژی ذخیرهشده در یک نیروگاه باتری، از هزاران یا حتی میلیونها سلول تشکیل میشود که بهصورت سازمان یافته در کنار یکدیگر قرار گرفتهاند.
هر سلول از چهار بخش اصلی تشکیل شده است:
- آند (Anode)
- کاتد (Cathode)
- الکترولیت (Electrolyte)
- جداکننده (Separator)
در باتریهای LFP، کاتد از فسفات آهن لیتیوم (LiFePO₄) ساخته میشود که به دلیل پایداری حرارتی بالا، ایمنی مناسب و طول عمر زیاد، به گزینه اصلی سیستمهای ذخیرهسازی انرژی تبدیل شده است. هنگام شارژ، یونهای لیتیوم از کاتد به سمت آند حرکت میکنند و در زمان دشارژ این فرآیند به صورت معکوس اتفاق میافتد. این جابهجایی یونها باعث تولید جریان الکتریکی قابل استفاده میشود.
انواع سلولهای مورد استفاده در ESS
امروزه سه نوع طراحی اصلی برای سلولهای لیتیومی وجود دارد:
در پروژههای ذخیرهسازی انرژی، سلولهای منشوری بیشترین سهم بازار را دارند؛ زیرا تعداد اتصالات کاهش یافته و مدیریت حرارتی آنها سادهتر است.
ماژول باتری (Battery Module)
اولین سطح یکپارچه سازی که به عنوان ماژول شناخته می شود در واقع مجموعهای از سلولهای متصل به هم است که درون یک قاب مکانیکی قرار میگیرند و بهعنوان یک واحد مستقل قابل نصب و سرویس هستند. اگر سلولها بهصورت مستقیم به یکدیگر متصل شوند، تعمیر، نگهداری و مدیریت آنها بسیار دشوار خواهد شد. به همین دلیل سلولها ابتدا در قالب ماژول سازماندهی میشوند.
یک ماژول معمولاً شامل بخشهای زیر است:
- سلولهای باتری
- اتصالات باس بار (Busbar)
- سنسورهای دما
- سنسورهای ولتاژ
- سیستمهای حفاظتی اولیه
- بدنه مکانیکی
استفاده از ماژول مزایای متعددی دارد:
- افزایش قابلیت تعمیرات : در صورت خرابی بخشی از سیستم، میتوان تنها ماژول معیوب را تعویض کرد و نیازی به جایگزینی کل باتری نیست.
- بهبود مدیریت حرارتی : کنترل دمای چند ده سلول بسیار سادهتر از کنترل هزاران سلول است.
- افزایش ایمنی: بسیاری از سیستمهای حفاظتی در سطح ماژول اجرا میشوند و از گسترش خطا جلوگیری میکنند.
- توسعهپذیری: ظرفیت سیستم با افزودن ماژولهای بیشتر بهراحتی قابل افزایش است.
نمونه ساختار یک ماژول
برای مثال یک ماژول میتواند شامل:
- ۱۶ سلول LFP
- ولتاژ ۵۱٫۲ ولت
- ظرفیت ۲۸۰ آمپرساعت
باشد که در مجموع حدود ۱۴ کیلوواتساعت انرژی ذخیره میکند.
پک باتری (Battery Pack)
قلب عملیاتی سیستم ذخیرهسازی مجموعهای از چندین ماژول است که همراه با تجهیزات کنترلی و حفاظتی بهعنوان یک واحد کامل انرژی عمل میکند و منظوراز ظرفیت یک سیستم ذخیرهسازی ، معمولاً ظرفیت پک یا مجموعهای از پکها است.
یک Battery Pack علاوه بر ماژولها شامل موارد زیر است:
- سیستم مدیریت باتری (BMS)
- فیوزها
- کنتاکتورها
- سنسورهای دما
- سنسورهای جریان
- تجهیزات حفاظتی
- سیستم ارتباطی
پک وظیفه دارد انرژی ذخیرهشده در سلولها را به شکلی ایمن و قابل کنترل در اختیار سیستم قرار دهد. در این سطح، پارامترهای زیر کنترل میشوند:
- ولتاژ کل سیستم
- جریان خروجی
- دمای عملیاتی
- وضعیت شارژ (SOC)
- وضعیت سلامت (SOH)
برای مثال یک کانتینر ۲۰ فوت ذخیرهسازی انرژی میتواند شامل:
- ۱۰ تا ۲۰ رک
- دهها پک باتری
- صدها ماژول
- هزاران سلول
باشد و ظرفیتی بین ۳ تا ۵ مگاواتساعت ایجاد کند.
چرا طراحی پک اهمیت زیادی دارد؟
تجربه صنعت نشان داده است که بسیاری از خرابیهای پروژههای ذخیرهسازی به خود سلولها مربوط نیستند؛ بلکه ناشی از ضعف در طراحی پک، سیستم خنککاری، اتصالات الکتریکی یا سیستمهای حفاظتی هستند.
به همین دلیل شرکتهای پیشرو جهان مانند CATL، BYD و EVE بخش قابل توجهی از سرمایهگذاری تحقیق و توسعه خود را روی طراحی Pack و Rack متمرکز کردهاند، زیرا عملکرد واقعی سیستم ذخیرهسازی بیش از آنکه به یک سلول خاص وابسته باشد، به کیفیت یکپارچهسازی کل مجموعه بستگی دارد.
باتری رک (Battery Rack)؛ حلقه اتصال میان پک و نیروگاه ذخیرهسازی
با افزایش ظرفیت سیستمهای ذخیرهسازی، مدیریت تعداد زیادی از پکهای باتری بهصورت مستقل دشوار و غیراقتصادی میشود. به همین دلیل در پروژههای تجاری و نیروگاهی، چندین پک در قالب یک ساختار بزرگتر به نام رک (Battery Rack) سازماندهی میشوند.
رک را میتوان مشابه یک قفسه صنعتی در نظر گرفت که مجموعهای از پکهای باتری را در خود جای میدهد و امکان مدیریت، تعمیر و توسعه سیستم را سادهتر میکند. در پروژههای Utility Scale ، رک یکی از مهمترین اجزای معماری سیستم محسوب میشود؛ زیرا در این سطح ارتباط میان باتریها، سیستم مدیریت باتری و تجهیزات قدرت برقرار میشود.
اجزای اصلی یک Battery Rack
- چندین Battery Pack
- Rack BMS
- باسبارهای اصلی قدرت (Main Busbars)
- تجهیزات حفاظتی
- سنسورهای دما
- سیستم ارتباطی
- تجهیزات مانیتورینگ
چرا از معماری Rack استفاده میشود؟
- مدیریت آسانتر ظرفیتهای بزرگ
فرض کنید یک نیروگاه ذخیرهسازی انرژی با ظرفیت ۵ مگاواتساعت از ۲۰۰ پک باتری تشکیل شده باشد. مدیریت مستقیم این تعداد پک باتری میتواند بسیار پیچیده و زمانبر باشد؛ به همین دلیل باتریها معمولاً در قالب چند رک سازماندهی میشوند.
برای مثال، اگر این ۲۰۰ پک در ۱۰ رک مجزا قرار گیرند، فرآیند نصب و راهاندازی سادهتر شده، حجم سیمکشی موردنیاز کاهش مییابد، عیبیابی و نگهداری سیستم با سرعت و دقت بیشتری انجام میشود و همچنین توسعه ظرفیت در آینده بدون ایجاد تغییرات گسترده در ساختار سیستم امکانپذیر خواهد بود.
- افزایش قابلیت اطمینان سیستم
در صورت بروز خطا در یک رک، معمولاً میتوان آن بخش را از مدار خارج کرد بدون اینکه کل نیروگاه متوقف شود. این ویژگی برای پروژههای صنعتی و نیروگاهی اهمیت بسیار زیادی دارد.
- کاهش هزینه تعمیرات
در بسیاری از پروژهها، سرویس و نگهداری در سطح رک انجام میشود. بنابراین تکنسینها میتوانند بهجای بررسی هزاران سلول، تنها رک موردنظر را بررسی کنند.
نقش Rack BMS
Rack BMS اطلاعات تمامی پکهای موجود در رک را جمعآوری کرده و به Master BMS ارسال میکند. این ساختار سلسلهمراتبی باعث میشود هزاران سلول باتری بهصورت متمرکز کنترل شوند.
چرا باتریهای LFP به استاندارد صنعت ESS تبدیل شدهاند؟
در بازار امروز چند فناوری اصلی وجود دارد که در بین آنها LFP تعادل مناسبی میان قیمت، ایمنی و طول عمر ایجاد کرده و به همین دلیل سهم عمده بازار ذخیرهسازی انرژی را در اختیار گرفته است.
سیستم مدیریت باتری (BMS)
اگر باتری قلب سیستم باشد، BMS مغز آن است. بدون BMS استفاده ایمن از باتریهای لیتیومی تقریباً غیرممکن است.
وظایف BMS:
- پایش ولتاژ سلولها
- کنترل جریان شارژ
- کنترل جریان دشارژ
- پایش دما
- بالانس سلولها
- ثبت خطاها
- مدیریت هشدارها
- جلوگیری از Thermal Runaway
PCS؛ پل ارتباطی میان باتری و شبکه
باتری انرژی را بهصورت DC ذخیره میکند. اما تجهیزات مصرفکننده از AC استفاده میکنند. بنابراین PCS وظایف زیر را انجام میدهد:
- تبدیل AC به DC
- تبدیل DC به AC
- کنترل توان
- تنظیم فرکانس
- کنترل ولتاژ
- هماهنگی با شبکه
در پروژههای بزرگ، PCS میتواند چندین مگاوات توان را مدیریت کند.
EMS؛ مغز اقتصادی پروژه
بسیاری از افراد PCS و BMS را میشناسند اما EMS را نادیده میگیرند.
در حالی که EMS تصمیم میگیرد:
- چه زمانی باتری شارژ شود
- چه زمانی دشارژ شود
- چه زمانی برق فروخته شود
- چه زمانی انرژی ذخیره شود
در حقیقت EMS عامل اصلی افزایش بازگشت سرمایه پروژه است.
مدیریت حرارتی؛ مهمترین عامل افزایش عمر باتری
حدود نیمی از خرابیهای باتری بهصورت مستقیم یا غیرمستقیم به دما مرتبط است.
انواع روشهای خنککاری:
- سیستمهای کوچک ← Natural Cooling
- پروژههای تجاری ← Air Cooling
- نیروگاههای بزرگ ← Liquid Cooling
- نسل جدید پروژهها ← Immersion Cooling
سیستمهای اطفای حریق در ESS
افزایش ظرفیت پروژهها باعث شده موضوع ایمنی اهمیت بیشتری پیدا کند. در نیروگاههای مدرن معمولاً از ترکیبی از فناوریهای زیر استفاده میشود:
- آشکارسازی گاز
- آشکارسازی دود
- سیستم آئروسل
- Water Mist
- سیستمهای مبتنی بر Novec
- پایش دمای سلولها
امروزه استانداردهایی مانند NFPA 855 نقش مهمی در طراحی سیستمهای ذخیرهسازی دارند.
نیروگاههای ذخیرهسازی کانتینری (Containerized BESS)
یکی از مهمترین روندهای صنعت، استفاده از کانتینرهای ذخیرهسازی انرژی است. در این ساختار، تمام تجهیزات در یک کانتینر استاندارد نصب میشوند:
- باتری
- BMS
- HVAC
- سیستم اطفای حریق
- سیستم مانیتورینگ
مزایا:
- نصب سریع
- کاهش هزینه اجرا
- قابلیت جابهجایی
- توسعه آسان
محصول نهایی در سیستمهای ذخیرهسازی انرژی
پس از تولید سلول، ماژول و پک باتری، سازندگان محصولات را در قالبهای مختلفی برای کاربردهای گوناگون عرضه میکنند. در بازار سیستمهای ذخیرهسازی انرژی خانگی (Residential ESS)، باتریها معمولاً در سه دسته اصلی شامل دیواری و زمینی (Floor/Wall Mounted)، رک مانتد (Rack Mounted) و پشتهای یا مدولار (Stackable) ارائه میشوند. هر یک از این ساختارها دارای ویژگیهای متفاوتی از نظر روش نصب، قابلیت توسعه ظرفیت و حوزه کاربرد هستند. انتخاب نوع مناسب باتری به عواملی مانند ظرفیت موردنیاز، فضای نصب، امکان توسعه در آینده و نوع مصرفکننده بستگی دارد.
باتریهای دیواری و زمینی به دلیل نصب آسان، ظاهر مناسب و اشغال فضای کم، محبوبترین گزینه در سیستمهای ذخیرهسازی خانگی هستند. در مقابل، باتریهای رک مانتد بیشتر در پروژههای بزرگتر مورد استفاده قرار میگیرند و امکان توسعه ظرفیت تا چندین مگاواتساعت را فراهم میکنند. باتریهای پشتهای یا مدولار نیز راهکاری انعطافپذیر برای کاربران خانگی محسوب میشوند، زیرا بدون نیاز به کابلکشی پیچیده میتوان ظرفیت ذخیرهسازی را با افزودن ماژولهای جدید افزایش داد.
راهکار All-In-One
با رشد سریع بازار ذخیرهسازی انرژی خانگی، بسیاری از تولیدکنندگان راهکارهای یکپارچهای را توسعه دادهاند که در آن باتری، اینورتر، BMS و تجهیزات حفاظتی در قالب یک محصول واحد عرضه میشوند. این محصولات با نام All-In-One یا AIO شناخته میشوند.
سیستمهای AIO علاوه بر کاهش هزینههای نصب و راهاندازی، فضای کمتری اشغال میکنند و به دلیل یکپارچه بودن تجهیزات، فرآیند طراحی و بهرهبرداری از سیستم را برای کاربران سادهتر میسازند. همچنین تمامی اجزای سیستم توسط یک تولیدکننده طراحی و آزمایش شدهاند که این موضوع قابلیت اطمینان و سازگاری تجهیزات را افزایش میدهد.
سیستمهای Residential Wall/Floor AIO معمولاً برای منازل، ویلاها و دفاتر کوچک تکفاز مورد استفاده قرار میگیرند. مدلهای Stackable AIO امکان افزایش ظرفیت ذخیرهسازی را از طریق افزودن ماژولهای جدید فراهم میکنند و به همین دلیل گزینهای محبوب برای کاربرانی هستند که احتمال توسعه سیستم در آینده را در نظر دارند. در مقیاسهای بزرگتر، سیستمهای C&I AIO برای ساختمانهای تجاری، کارخانهها، مراکز داده و ایستگاههای شارژ خودروهای برقی طراحی شدهاند و میتوانند توان و ظرفیت بسیار بیشتری را در اختیار مصرفکنندگان قرار دهند.
سیستمهای ذخیرهسازی دوپارچه (Two-Piece ESS)
در سیستمهای ذخیرهسازی دوپارچه، بخش ذخیرهسازی انرژی (Battery System) و بخش تبدیل توان (PCS یا اینورتر) بهصورت مجزا طراحی و نصب میشوند. در این معماری، باتریها در قالب یک یا چند Battery Pack یا Battery Rack متناسب با ظرفیت مورد نیاز پروژه انتخاب شده و از طریق تجهیزات کنترلی و حفاظتی به اینورتر یا PCS متصل میشوند.
این ساختار به دلیل انعطافپذیری بالا، امکان توسعه ظرفیت در آینده و سهولت تعمیر و نگهداری، یکی از رایجترین معماریهای مورد استفاده در پروژههای ذخیرهسازی انرژی محسوب میشود. در صورت نیاز به افزایش ظرفیت، معمولاً میتوان بدون تعویض PCS موجود، تعداد باتریها را افزایش داد یا رکهای جدیدی به سیستم اضافه کرد.
سیستمهای دوپارچه در سه گروه اصلی عرضه میشوند:
- کاربری خانگی (Residential ESS): مناسب برای ذخیره انرژی خورشیدی، برق پشتیبان و مدیریت مصرف در منازل و ویلاها.
- کاربری تجاری و صنعتی (C&I ESS): مناسب برای کاهش هزینه برق، مدیریت پیک بار، افزایش قابلیت اطمینان شبکه داخلی و تأمین برق اضطراری.
- کاربری نیروگاهی (Utility Scale ESS): مناسب برای ذخیره انرژی در مقیاس مگاواتساعت، تثبیت شبکه برق، مدیریت انرژی نیروگاههای تجدیدپذیر و ارائه خدمات جانبی به شبکه.
نقش هوش مصنوعی در آینده سیستمهای ذخیرهسازی
یکی از جذابترین تحولات صنعت ESS ورود هوش مصنوعی است. بسیاری از تولیدکنندگان بزرگ در حال توسعه EMSهای مبتنی بر هوش مصنوعی هستند، سیستمهای جدید میتوانند:
- مصرف آینده را پیشبینی کنند
- قیمت برق را تحلیل کنند
- بهترین زمان شارژ را انتخاب کنند
- خرابی تجهیزات را پیشبینی کنند
- عمر باتری را افزایش دهند
سیستمهای ذخیرهسازی انرژی دیگر تنها مجموعهای از باتریها نیستند. آنها به سامانههای پیچیدهای تبدیل شدهاند که از فناوریهای ذخیرهسازی، الکترونیک قدرت، هوش مصنوعی، نرمافزارهای مدیریت انرژی و سامانههای ایمنی تشکیل شدهاند.
در آیندهای نهچندان دور، موفقیت نیروگاههای تجدیدپذیر، خودروهای برقی و شبکههای هوشمند بیش از هر زمان دیگری به توانایی ذخیرهسازی و مدیریت انرژی وابسته خواهد بود. به همین دلیل شناخت معماری ESS نه تنها برای مهندسان و سرمایهگذاران، بلکه برای تمامی فعالان صنعت انرژی یک ضرورت محسوب میشود.
